ピッチが測っているのはどの距離か

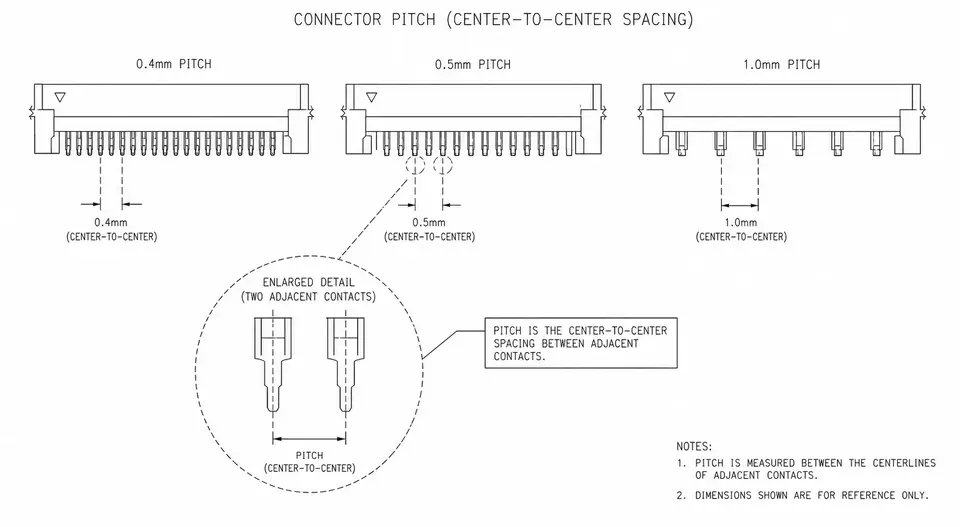

コネクタのピッチとは、隣り合う 2 つの接点の中心間距離で、通常はミリメートルで表します。測るのは接点間の隙間ではなく中心間距離である点に注意してください。0.4mm の部品と 1.0mm の部品は、接点数が同じでも、サイズ・許容電流・組立難易度のどれをとっても同じ土俵にありません。
リボンケーブルや FFC でも「ピッチ」という語を使い、こちらは導体の中心間距離を指します。ケーブルのピッチはコネクタのピッチと一致していなければ嵌合しません。
各ステップにはそれぞれの守備範囲がある
| ピッチ | 代表的な用途 | 代表的な構造 / インターフェース |
|---|---|---|
| 0.25 / 0.3 / 0.4mm | 極細同軸、カメラモジュール、高密度の基板間 | マイクロ同軸、ファインピッチ FPC |
| 0.5mm | 主流の FFC/FPC、民生機器の内部配線 | 0.5mm FFC/FPC |
| 1.0mm | 大電流／産業向け FFC、パネル間接続 | 1.0mm FFC、一部のパネルインターフェース |
| 1.25mm | 電線対基板の信号 | Hirose DF13 / DF14 など |
| 1.27 / 2.0 / 2.54mm | リボンケーブルの圧接（IDC） | リボン / IDC |
同じ製品系統の中では、細いピッチは薄型・高密度の機器に、太いピッチは電流を流す・機械強度を保つ・保守性を確保するといった用途に向きます。
ピッチが変わると連れて変わるもの
- 許容電流と耐電圧。 ピッチが細いほど、接点 1 つあたりの電流と沿面距離の余裕は小さくなります。
- 位置合わせと端末工法。 0.3mm 級になるとレーザーストリッピングと顕微鏡下での位置合わせが必要に。2.54mm のリボンは一度の圧接で奥まで決まります。
- 機械強度とリワーク。 細いピッチほど繊細で、リワークの窓は狭く、治工具精度への感度も高くなります。
- コスト。 細いほど単に高い、ではありません——治工具投資と歩留まりへの感度が高く、量産の安定を保つのが難しくなる、ということです。
細いほど良い、ではない
ファインピッチは省スペースを買う一方、代償として電流・強度・歩留まりの余裕が厳しくなります。ピッチ選定は本質的にスペース・信頼性・コストのトレードオフであり、機器が実際に必要とするものから逆算するものです——いちばん細いものを既定にすることではありません。産業用や医療用の案件では、あえてピッチを 1 段太くし、量産の安定性と挿抜寿命を取る例が少なくありません。
要件からピッチを逆算する
- まず空きスペースと接点数で、ピッチの範囲を絞り込みます。
- 次に各ラインが流す電流とその信号を見て、電流や耐電圧で足りない細いステップを除外します。
- 最後にラインの工程能力とリワーク要件を踏まえ、具体的なステップに落とし込みます。
現物のコネクタはあるが資料がないときは、複数の接点にわたる全長を測って間隔の数で割れば、ピッチをかなり正確に割り出せます。
