コネクタの型番を読む——I-PEX / Hirose / JAE のサフィックスが語っていること

型番は前半だけでは読み切れない

問い合わせメールの多くは、シリーズ名しか書いていません——「DF14 のケーブル」「あの FI-X インターフェース」。シリーズ名はインターフェース系統を特定しますが、どの型番が必要かまでは絞り込めません。同じシリーズの中でも、ラッチ有無、金めっきの厚薄、テープの左送り/右送り——その違いはたいてい型番末尾の 1〜2 セグメントに宿ります。アセンブリが筐体に収まるか、保持力が足りるか、ラインで供給がスムーズか——答えはすべて後半に隠れています。

型番を「圧縮された一文」として読むほうが、ブランド名を暗記するより役に立ちます。

型番を分解して見る

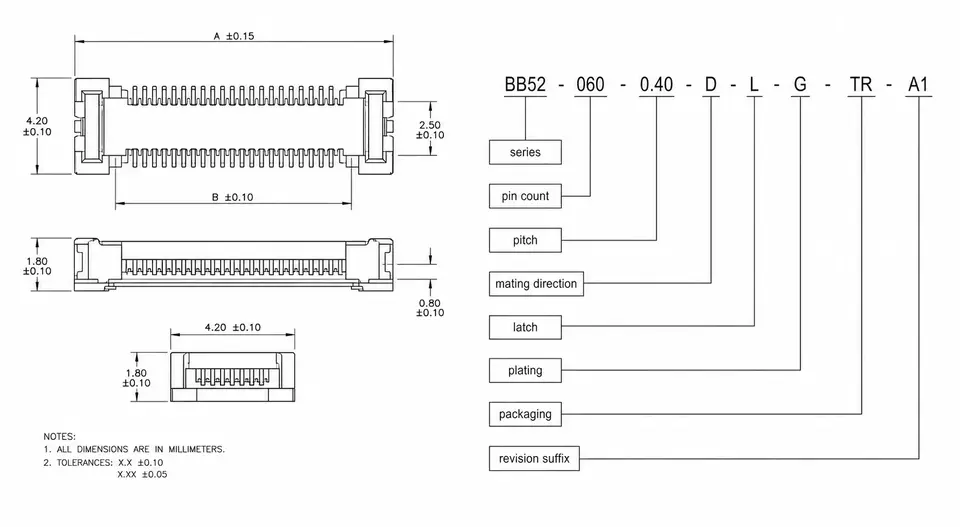

メーカーごとにセグメントの並び順は違いますが、エンコードしている次元はどこも共通です。コネクタの型番はおおよそ次のように分解できます。

すべての型番が 8 セグメントを備えているわけではありませんが、嵌合方向かサフィックスが欠けた瞬間、設計は問い合わせに戻らざるを得ず、サンプル日程もそれに合わせてずれます。

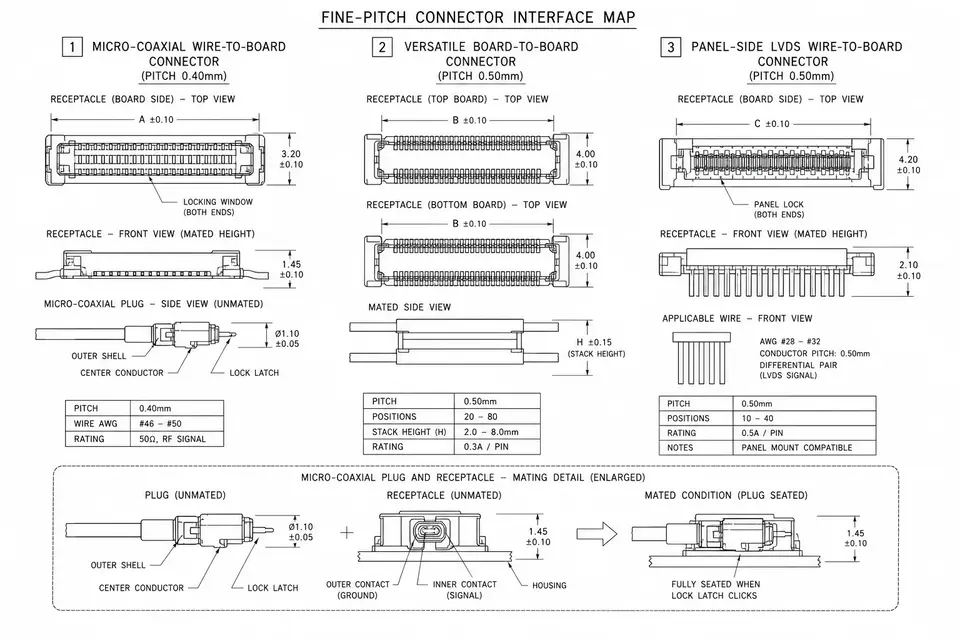

代表的な 3 系統の読み方

以下は読み方の枠組みであって、検索表ではありません。正確な意味は各ブランド自身のカタログを権威としてください。

• I-PEX：極細同軸や基板対基板方向に寄ります（CABLINE、20455 系統など）。型番には通常、極数＋シリーズ番号＋バリエーションサフィックスが見えます。
• Hirose DF 系列：主に電線対基板です（DF13、1.25mm の DF14、DF52 など）。「DF」の後の数字がシリーズ番号で、その後に極数・ピッチ・ハウジング/端子の区別が続きます。
• JAE FI 系列：ディスプレイパネル間接続でよく見られます（FI-X など）。一般にシリーズ＋極数＋ラッチ/出線方向サフィックスです。

1 つ覚えておいてください：この 3 社のサフィックスの法則は互いに通用しません——あるブランドで学んだことを別のブランドに当てはめないでください。

サフィックスで最も損をしやすい 3 箇所

1. ラッチの有無と向き。 ラッチ有無の版は見た目がほぼ同じですが、取り付けたあとの保持力は大きく違い——現場の振動環境ではその差がいっそう際立ちます。
2. めっき厚。 嵌合寿命と単価の分かれ目は型番末尾セグメントにあることが多く、抜き差しの多い案件はとくに丁寧に読む必要があります。
3. 梱包とテープ送り方向。 自動供給ラインでは、テープ方向の逆転がそのままライン停止につながります——これは入荷検収で初めて気づきたくないセグメントです。

見積もり依頼時に何を明示するか

情報が完全であるほど、その案件をコネクタ精査に回すべきか、まず極数やピッチの仕様ページに戻すべきかを判断しやすくなります。一度にまとめてのご提供を推奨します。

• 完全な型番、サフィックス付き。シリーズ名しかない場合は、旧品または基板側の写真を添付してください。
• 嵌合端（基板側 / パネル側）の型式または写真。
• 極数・ピッチ・線順定義——極数だけにしない。
• 案件のステージ：新規開発、旧品置き換え、量産切り替えのいずれか。
