ECG リード線インターコネクト
ECG トランクケーブル・リード線のカスタム製造
ベッドサイドモニタ、テレメトリ、診断用心電計にわたる ECG トランクケーブル / リード線セットの OEM プロジェクト向け
EDPcable は ECG / 心電モニタリング向けリード線ケーブルのカスタム OEM 製造を提供します。対象はモニタ、テレメトリ機器、診断装置の患者接続ケーブルとして使われるトランクケーブル（trunk cable）とリード線セット（lead wire set）です。この種のプロジェクトで最初に決めるべきは「リード線が作れるか」ではなく、誘導数と構成、端子形式（スナップ / クリップ / バナナ）、AAMI EC53 に基づくカラー・識別規約、シールドと限流構造、そしてターゲットモニタのインターフェースと現行リビジョンの適用範囲です。
クイックリンク
クイックアクセス案件構造、インターフェース要件、検証範囲に近いセクションから確認できます。
ECG リード線アプリケーション早見
ECG リード線プロジェクトは通常、誘導構成、端子形式、カラー識別、モニタ側インターフェースに集約されます。サンプル前に誘導数、端子、識別規格、ターゲットインターフェースを確定してください。
| No | 項目 | 典型的な範囲・意味 |
|---|---|---|
| 01 | 典型的な機器 | ベッドサイドモニタ、テレメトリ監視、診断用心電計、ポータブル ECG |
| 02 | 一般的な構造 | トランクケーブル + リード線セット（一体型 / 分離型） |
| 03 | 主要な入力情報 | 誘導数（3/5/7/10/12）、端子（スナップ / クリップ / バナナ）、AAMI EC53 カラー、シールド、限流位置 |
| 04 | 規格上の取り決め | AAMI EC53 のカラー・識別規約に沿って作業。構造は IEC 60601 の関連要求に整合（安全性は機器レベルで検証） |
| 05 | 品質の焦点 | カラー / 識別の一貫性、端子の引張強度、繰り返し屈曲寿命、ロット間の一貫性 |
| 06 | 推奨関連ページ | 患者モニタリングケーブル、ポータブル医療ケーブル、マイクロ医療ハーネス |
アプリケーション適合
ECG リード線を判断する起点は誘導構成と端子であり、単線のパラメータではありません。トランクケーブルは複数のリードに分岐し、どの分岐も正しい色を持ち、確実に端末処理され、繰り返しの取り回しと屈曲に耐える必要があります。
| No | 適用シーン | 主な要求 | よくあるリスク |
|---|---|---|---|
| 01 | ベッドサイド心電モニタ | 多誘導、規格準拠のカラー識別、耐久性 | 誘導数 / 識別体系（IEC と AHA）の混同 |
| 02 | テレメトリ / ウェアラブル監視 | 軽量、柔軟、体動ノイズへの耐性 | シールドとモーションアーチファクト、端子の疲労 |
| 03 | 診断心電（安静時 / 12 誘導） | 誘導の完備、明確な誘導識別 | 配線と誘導表示の不一致 |
| 04 | ポータブル / 救急 ECG | 堅牢、素早い接続、繰り返し嵌合への耐性 | 端子の引張強度、コネクタ寿命 |
| 05 | 旧リード線の置き換え | 忠実な再現 + インターフェースの対応付け | 旧品が現行モニタのインターフェースと一致するとは限らない |
推奨スペックルート
本ページはプロジェクトをより具体的な構造・シーン別の入口へ誘導します。
顧客の課題
ECG リード線プロジェクトは機器名が決まると簡単に見えます。しかし実際の RFQ・サンプル業務での遅延は、カテゴリ名ではなく誘導構成、識別体系、端子の耐久性から生じます。
| No | 顧客の課題 | ECG リード線プロジェクトでのリスク | 事前に確認すべきこと |
|---|---|---|---|
| 01 | 製品設計の問題 | 誘導数や端子形式がモニタと合わず、装着できないか、一部誘導の波形が取れない | 誘導数、端子、ターゲットモニタのインターフェース |
| 02 | 製品品質の問題 | カラー / 識別が規格に従っていない、または端子が引張に耐えず、臨床での誤接続を招きやすい | AAMI EC53 / 顧客識別体系、端子引張力、初品確認 |
| 03 | 納期の問題 | 「ECG ケーブル」とだけ伝えられ、誘導数もインターフェースも不明でエンジニアが何度も確認 | 誘導数、端子、インターフェース、数量 |
| 04 | アフターサービスの問題 | 繰り返しの取り回しと屈曲でリード線が根元から断線 | 屈曲寿命要求、ストレインリリーフ、リビジョン記録 |
| 05 | クレーム対応の問題 | 波形異常の原因がリード線か電極かモニタか切り分けにくい | サンプル承認、装着記録、リビジョン記録 |
| 06 | 価格の問題 | 多誘導 + シールド + 識別という工程の複雑さが過小評価される | 誘導数、シールド、端子、数量 |
適用シーンの図版
画像 · 04

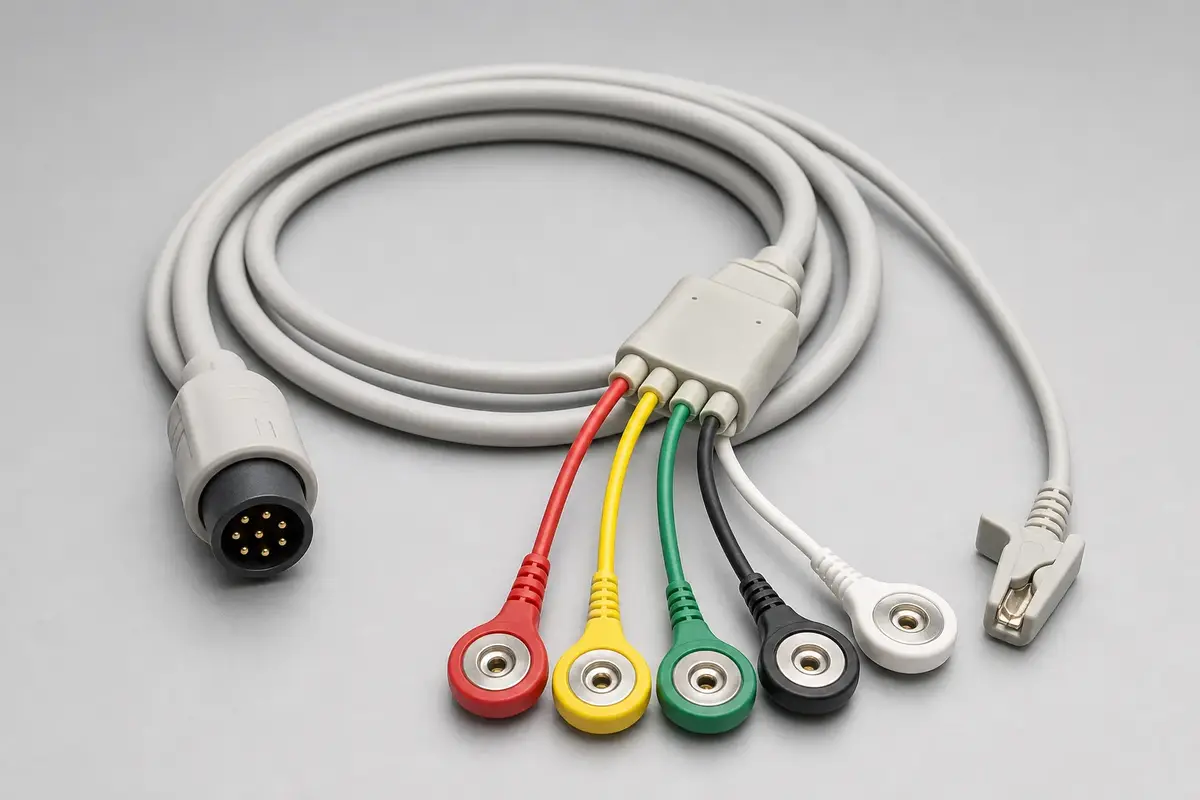

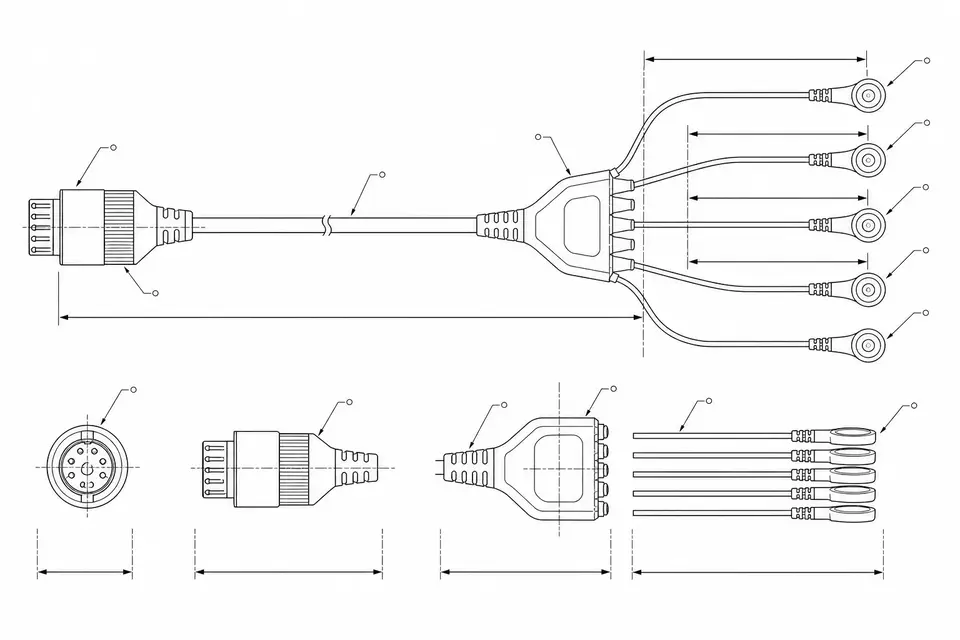

ECG trunk cable branching into a multi-lead wire set with monitor-end connector

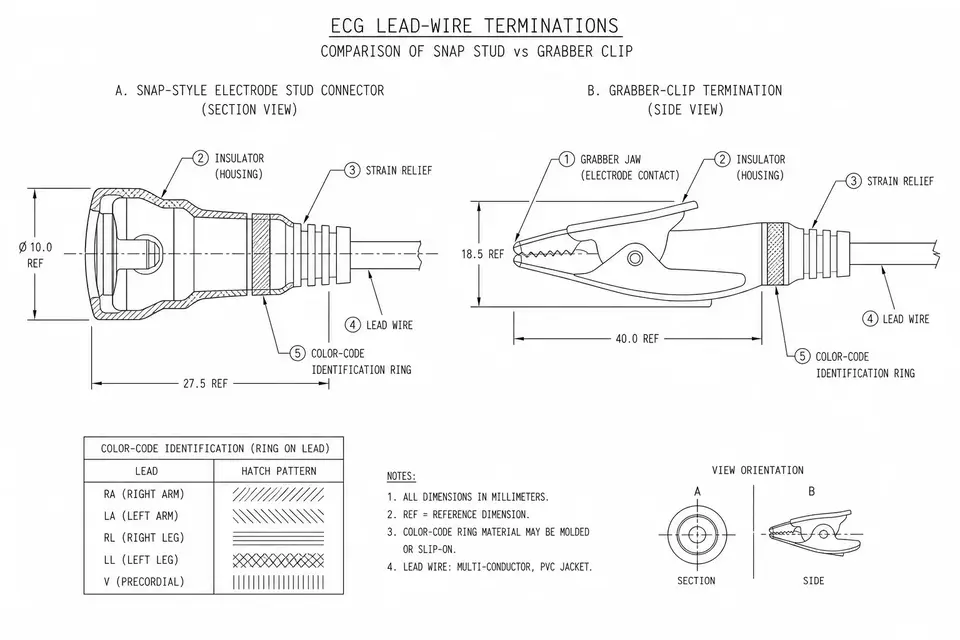

Snap and clip ECG lead terminations with color-coding detail

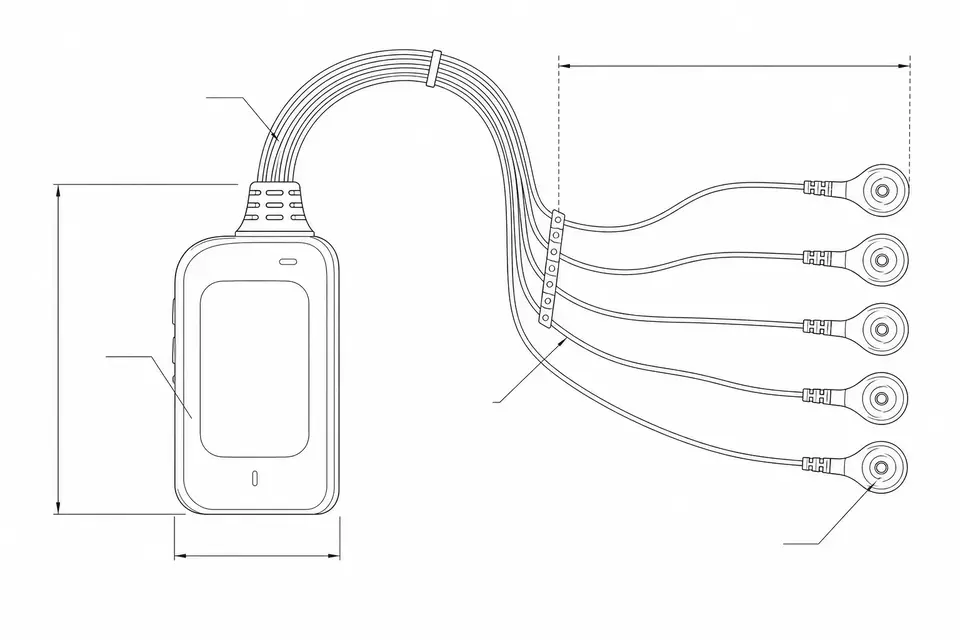

Compact lead-wire routing for telemetry and portable ECG units

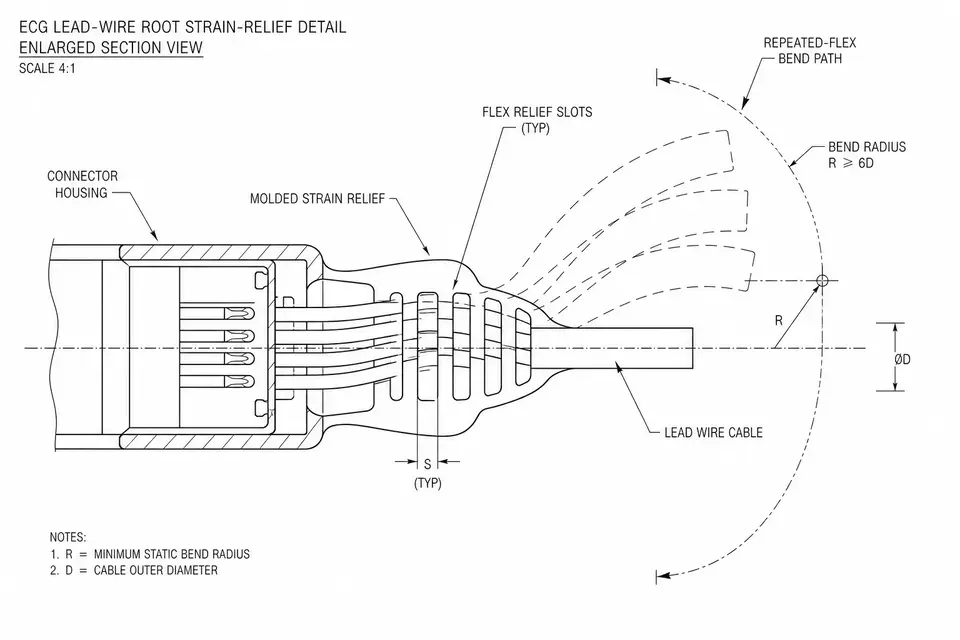

Lead-wire root strain relief and repeated-flex review detail
