Техническая справка · KEL-USL-SSL
Совместимость с интерфейсом KEL USL / SSL

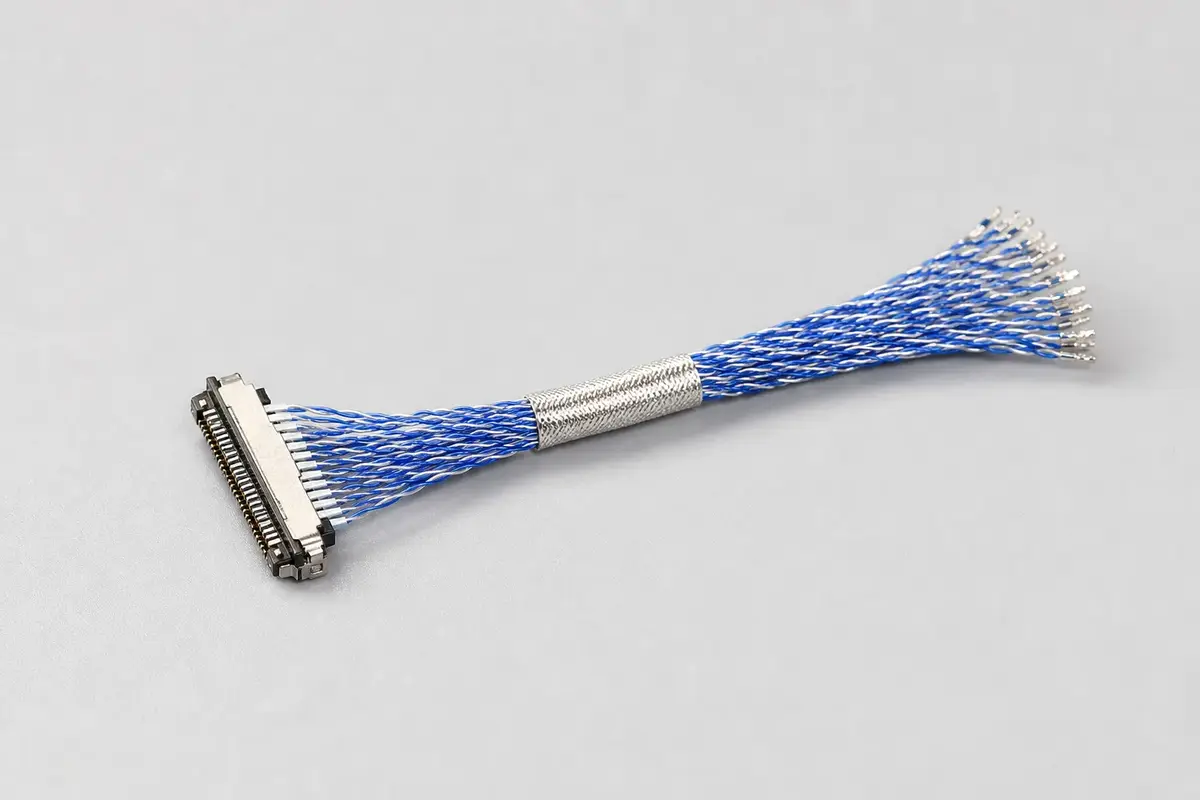

Микрокоаксиальные кабельные сборки на заказ, совместимые с разъёмами KEL USL / SSL
Для тонкопроводных микрокоаксиальных и камерных проектов, где BOM, чертёж или образец уже фиксируют систему разъёмов KEL USL / SSL
EDPcable изготавливает микрокоаксиальные кабельные сборки на заказ, сопрягаемые с системой разъёмов KEL USL / SSL — для проектов, где серия разъёма уже определена в BOM, чертеже, старой детали или образце, а уточнения требуют вариант, сторона сопряжения, сечение провода, заземление экрана и монтажная высота. USL и SSL встречаются в камерных модулях, 4K- и охранных камерах, машинном зрении, где чувствительны и объём, и высота установки. В пределах одной серии USL (шаг 0.4 мм) и SSL (шаг 0.5 мм) не взаимозаменяемы; согласование шага, монтажной высоты и направления сопряжения до расчёта позволяет образцу с первого раза вписаться в пространство модуля.
Быстрые ссылки
БЫСТРЫЙ ДОСТУПНачните с разделов, которые ближе всего к структуре проекта, требованиям интерфейса и объёму валидации.
Обзор проекта, совместимого с KEL USL / SSL
Когда мелкошаговый низкопрофильный интерфейс вроде USL / SSL зафиксирован, обзор сосредоточен на том, как сочетаются шаг, вариант, число контактов и монтажная высота, а не на том, можно ли вообще изготовить микрокоаксиальную сборку.
| N | Пункт обзора | Типовой диапазон или значение |
|---|---|---|
| 01 | Тип страницы | Точка входа в совместимое изготовление по разъёму / бренду |
| 02 | Типовой интерфейс | Серия KEL USL (например, USL20-30S), серия SSL (например, SSL00-30) или мелкошаговый микрокоаксиальный интерфейс KEL, указанный в BOM заказчика |
| 03 | Справочные параметры серии | Шаг 0.4 мм (USL), шаг 0.5 мм (SSL), IDC-опрессовка, малая монтажная высота (около класса 1.0 мм), обычно с тонким проводом AWG42–46 и многоточечным заземлением экрана; итоговые значения — по каталогу изготовителя и чертежу заказчика |
| 04 | Типовые программы | Камерные модули (включая подвесные камеры), 4K- и охранные камеры, машинное зрение, компактные высокоскоростные сигнальные трассы |
| 05 | Ключевые входные данные | Полный артикул и вариант, шаг, сторона сопряжения, число контактов, сечение провода, заземление экрана, монтажная высота и пространство трассы |
| 06 | Граница риска | USL и SSL различаются шагом и не считаются взаимозаменяемыми; варианты внутри одной серии (суффикс артикула) могут различаться по конструкции |
| 07 | Основание для запуска | Подтверждённые заказчиком чертёж, BOM, образец, эталон сопряжения и граница версии |
Данные для проверки совместимости
Используйте эти пункты как входные данные для первой экспертизы, чтобы обсуждение не опиралось только на название страницы.
Укажите полную серию разъёма (USL / SSL), суффикс варианта, BOM или фото старой детали.
Укажите целевой шаг, сторону сопряжения, число контактов, сечение провода и требования к заземлению экрана.
Опишите монтажную высоту, радиус изгиба, точки крепления и локальное пространство.
Укажите этап проекта, количество образцов, объём пилотной партии и целевой срок.
При замене старой детали или на мультимодельных платформах укажите применимый шаг и границу версии.
Граница совместимости разъёма
Самая частая ловушка в проектах KEL — шаг и граница варианта: USL и SSL относятся к микрокоаксиальной системе KEL, но USL имеет шаг 0.4 мм, а SSL — 0.5 мм, и суффиксы артикула (например, USL20-30S и SSL00-30) задают собственные требования к числу контактов, монтажной высоте и направлению сопряжения. Перед расчётом и изготовлением образца пройдите по приведённым ниже условиям по одному.
| N | Пункт обзора | Почему это важно | Рекомендуемые данные |
|---|---|---|---|
| 01 | Полный артикул и вариант | USL / SSL / XSL различаются шагом, а суффиксы внутри серии могут различаться по числу контактов и монтажной высоте, поэтому считать их взаимозаменяемыми по названию серии нельзя | BOM, чертёж, закупочный артикул или чёткие фото |
| 02 | Шаг | 0.4 мм (USL) против 0.5 мм (SSL) задаёт плотность трассировки, диаметр жгута и доступное пространство — это первый фильтр | Целевой шаг, доступное пространство модуля |
| 03 | Интерфейс стороны сопряжения | Конец кабеля и сторона платы рассматриваются по фактическому сопряжению, нужно подтвердить направление и совмещение со стороны платы | Модель ответного разъёма, положение на плате или образец |
| 04 | Число контактов и сечение провода | Сочетание числа контактов и AWG определяет диаметр жгута, гибкость и маршрут процесса заделки | Число контактов, AWG, требования к сигналу |
| 05 | Экранирование и многоточечное заземление | Обработка экрана и способ многоточечного заземления на тонком микрокоаксе напрямую влияют на ЭМП-характеристики | Структура экрана, определение точек заземления, ЭМС-условия на уровне изделия |
| 06 | Монтажная высота и пространство трассы | Камерные модули чувствительны к высоте установки; малая монтажная высота и пространство для изгиба часто определяют конструкцию раньше разъёма | Доступная высота, радиус изгиба, эскиз трассы или 3D-пространство |
Входные данные для обзора совместимости
Перед этапом RFQ постарайтесь прислать материалы ниже за один раз. Чем они полнее, тем легче решить, относится ли проект к этой странице обзора разъёма, к странице спецификации шага 0.25 мм или к странице высокого экранирования.
Проблемы заказчиков
Микрокоаксиальные проекты, ведомые разъёмом KEL, склонны сталкиваться с одними и теми же проблемами. Ранние подтверждения ниже не дают им проявиться после изготовления образца.
| N | Проблема заказчика | Риск с точки зрения модели разъёма | Подтвердить заранее |
|---|---|---|---|
| 01 | Проблемы проектирования | Название серии зафиксировано, но шаг USL / SSL выбран неверно или монтажная высота не совпадает, и образец не входит в модуль | Полный артикул, шаг, доступная высота |
| 02 | Проблемы качества | Заделка и многоточечное заземление расходятся при изгибе и вибрации, в серии появляются перемежающиеся сбои сигнала | Сечение провода, план заземления экрана, подтверждение первого изделия |
| 03 | Проблемы сроков | Указано лишь «KEL» или название серии «USL», инженерия постоянно уточняет шаг и суффикс, график образца сдвигается | BOM, чертежи, образцы старых деталей |
| 04 | Проблемы постпродажного обслуживания | Несколько моделей используют одну серию с разным шагом или суффиксом, и полевые замены не совпадают | Версии платформ, партийные ярлыки, записи о релизах |
| 05 | Проблемы обработки рекламаций | Замена выглядит похоже, но её шаг или граница варианта отличаются, что затрудняет прослеживаемость | Фото старой детали, действующая версия, объём замены |
| 06 | Проблемы цены | Расчёт только по бренду и серии упускает шаг, сечение провода, монтажную высоту и сложность сборки | Конструкция, монтажная высота, объёмы, требования к проверке |
Визуалы совместимости разъёма
ИЗОБРАЖЕНИЯ · 01
Compact camera module with a fine micro-coaxial harness routed from a low-profile board connector to the image-sensor board inside a small housing outline
Типовые применения
Проекты типа USL / SSL чаще всего попадают в сочетание камерного модуля, компактного пространства и высокоскоростного сигнала. Ниже — частые сценарии и фокус обзора; более полный контекст устройств — на соответствующих страницах применений.
Возможности производства и поддержка проекта
Проектам класса USL / SSL обычно нужно одновременно свести тонкопроводную работу, опыт малой монтажной высоты, скорость образцов и записи версий. Пункты ниже — основные производственные ориентиры для раннего обсуждения RFQ.
Factory / Production Visuals
ИЗОБРАЖЕНИЯ · 04
Micro-coaxial cable assembly workstation with precision harness handling and compact connector preparation
Micro-coaxial precision assembly bench with fine connector prep and microscope fixture visible
Micro-coaxial small-batch production station with shielded bundles and compact connector trays
Micro-coaxial routing and termination workstation with delicate cable handling tools and ESD mat
Сотрудничество по изготовлению тонкого микрокоакса
Мы можем проводить обзор совместимого изготовления кабельных сборок вокруг указанной заказчиком системы интерфейса, шага, сечения провода, экранирования и условий монтажной высоты.
Поддержка образцов и низкого MOQ
Возможны более низкий MOQ и старт с образца, чтобы программа завершила проверку сопряжения, установки и соответствия по высоте до перехода к крупным партиям.
Записи о конструкции и версиях
Конструкцию кабеля, ссылки на разъёмы и отгрузочные ярлыки держим привязанными к одному определению версии, снижая риск замены.
Реакция по проекту
Технические и постпродажные запросы обычно получают первый ответ в течение одного рабочего дня.
Инженерные возможности
Инженерная ценность страницы, совместимой с KEL USL / SSL, в том, чтобы закрыть вопросы шага, варианта и монтажной высоты до релиза, а не на производственной линии.
Инженерные возможности
Сначала шаг и вариант, потом цена: название серии KEL — лишь отправная точка, а шаг USL / SSL, суффикс варианта и направление сопряжения определяют изготавливаемый маршрут.
Монтажная высота как первый вход: в камерных модулях доступная монтажная высота и пространство для изгиба часто определяют конструкцию кабеля раньше разъёма, поэтому их рассматривают вместе на этапе чертежа.
Граница версии — до образца: при замене старой детали или на мультимодельных платформах нужно заранее указывать, какой шаг и суффикс можно объединять, а какие требуют отдельных образцов.
Качество и контроль — ключевые моменты
Согласованность заделки и многоточечного заземления держит сценарий: стабильность серии тонкого микрокоакса в камерных модулях зависит от согласованности заделки и обработки заземления экрана.
Результат контроля соответствует ссылке на разъём: подтверждение первого изделия, OQC и отгрузочные ярлыки должны прослеживаться к одной версии чертежа и артикулу.
Название бренда не заменяет инженерного подтверждения: серия бренда не означает подтверждённой совместимости — основанием остаются чертёж заказчика и образец.
Цепочка доказательств
Записи подтверждения варианта и шага
Зафиксируйте полную ссылку на разъём, шаг, сторону сопряжения и границу текущей версии как основу обзора образца.
Записи обзора высоты и конструкции
Записывайте шаг, сечение провода, экранирование, монтажную высоту и условия трассы, чтобы образцы не расходились с пространством модуля.
Прослеживание образца и партии
Держите подтверждение образца, отгрузочные ярлыки и партийные документы привязанными к одной выпущенной версии.
Ход проекта микрокоакса, совместимого с KEL USL / SSL
Эти проекты идут лучше всего, когда сначала подтверждаются условия интерфейса, шага и монтажной высоты, а затем следуют расчёт, чертёж, образец и партия.
Отправьте данные разъёма и проекта
Предоставьте полный артикул, шаг, сторону сопряжения, фото старой детали, чертежи, сечение провода, длину, монтажную высоту и ритм объёмов.
Обзор интерфейса и технологичности
Шаг USL / SSL, сопряжение вариантов, сечение провода, монтажная высота, граница заделки и риск версии оцениваются вместе.
Подтверждение расчёта и объёма образца
Разъёмы, кабель, процесс, контроль и документы поставки помещаются в границу расчёта.
Подтверждение чертежа и основания образца
Фиксируются ссылка на разъём, шаг, трасса, размеры и требования к сборке текущей версии.
Изготовление образца
Образцы изготавливаются по подтверждённому основанию, в первую очередь проверяя сопряжение, монтажную высоту и установочное соответствие.
Испытание образца и обратная связь
Заказчик завершает проверку установки, сигнала или изображения и сообщает границу изменений.
Подтверждение малой партии или серии
Производство стартует под контролем после подтверждения версии, образца и сроков.
Документы, записи и граница бренда
Достоверность в проекте, совместимом с KEL, исходит из прослеживаемых чертежей, образцов и записей версий, а не из непроверенных формулировок об авторизации бренда.
Записи ссылок на разъём
Указанные заказчиком серия, шаг, вариант и отношение сопряжения разъёма фиксируются для последующих повторных заказов.
Записи подтверждения образца и контроля
Подтверждение образца плюс проверки внешнего вида, прозвонки и ключевых размеров соответствуют текущей версии.
Партийные ярлыки и отгрузочные документы
Поддерживаются партийные ярлыки, маркировка коробок, упаковочные детали и согласованные сопроводительные документы.
Примечание о границе бренда
Сторонние названия брендов обозначают только направление совместимого интерфейса и не подразумевают агентских, авторизационных или официальных партнёрских отношений.
Certifications / Records Visuals
ИЗОБРАЖЕНИЯ · 04
Micro-coaxial assembly document-control scene with records and labels secondary to the harness
Micro-coaxial controlled record scene with compact harness sample foreground and document support
Micro-coaxial batch traceability archive with fine connector lot labels and cable sample visible
Micro-coaxial released-sample approval folder beside shielded harness and compact module mockup
Упаковка и доставка
Мелкошаговые разъёмы и микрокоаксиальные жгуты требуют целенаправленной защиты концов разъёмов, низкопрофильных структур и информации на ярлыках.
Защита концов разъёмов
Антистатические пакеты, пена, лотки или раздельная упаковка снижают нагрузку на концы разъёмов и низкопрофильные структуры.
Идентификация партии и версии
Партийные ярлыки, маркировка коробок и информация о версии могут следовать требованиям проекта.
Координация международной отправки
Поддерживаются как курьерские аккаунты заказчика, так и отправка нашими каналами с передачей логистической информации.
Packaging and Shipping Visuals
ИЗОБРАЖЕНИЯ · 04
Micro-coaxial cable assemblies packed in anti-static protective packaging with labels and protected shipment context
Micro-coaxial harnesses packed in anti-static bags and foam trays with delicate connector protection
Micro-coaxial precision sample shipment preparation with trays, foam separators, and label context
Micro-coaxial carton staging with protected fine connectors, traceability cards, and delivery support
Частые вопросы
Можете ли вы изготовить микрокоаксиальные сборки, совместимые с разъёмами KEL USL / SSL?
Да. Когда проект уже зафиксировал интерфейс USL или SSL в чертеже или BOM, мы изготавливаем кастомные жгуты, сопрягаемые с этим интерфейсом, после подтверждения полного артикула, шага, стороны сопряжения, сечения провода и монтажной высоты. Совместимое изготовление не подразумевает авторизации стороннего бренда.
Взаимозаменяемы ли KEL USL и SSL?
По умолчанию нет. USL имеет шаг 0.4 мм, SSL — 0.5 мм, и шаг, монтажная высота и структура сопряжения у них различаются; границу сопряжения следует подтвердить по полному артикулу, каталогу изготовителя и чертежу заказчика, прежде чем решать.
Чем эта страница отличается от страницы микрокоакса с шагом 0.25 мм?
Эта страница идёт от системы разъёмов KEL USL / SSL и шага, для проектов с уже зафиксированным артикулом. Если нужен более тонкий шаг 0.25 мм (система KEL XSL) или вы ещё выбираете по шагу и сечению провода, используйте страницу шага 0.25 мм. При связанных задачах можно рассматривать оба ракурса.
Что подготовить заранее для чувствительных к объёму и высоте сценариев, таких как камерные модули?
Предоставьте доступную монтажную высоту, целевой шаг, радиус изгиба и эскиз трассы. Эти условия определяют ступень USL / SSL и выбор конструкции кабеля и влияют на изготовление раньше самого разъёма.
Можете ли вы поставить оригинальные разъёмы изготовителя или авторизационные документы?
Авторизация изготовителя или агентские отношения не заявляются. Если заказчик указывает оригинальные детали, следует предоставить закупочное требование или границу BOM, а итоговым основанием будут взаимно подтверждённые материалы и чертежи.
Уведомление о товарных знаках и брендах
KEL — товарный знак KEL Corporation, а USL, SSL и XSL — обозначения серий её разъёмов. Эти названия используются только для обозначения направления сопряжения интерфейса в текущем проекте. Продукция на этой странице — совместимые кабельные сборки, самостоятельно разработанные и изготовленные EDPcable, без агентских, авторизационных, дистрибьюторских или партнёрских отношений с KEL Corporation. Если чертёж или BOM заказчика зафиксировали систему разъёмов KEL USL / SSL, мы изготавливаем кастомные жгуты, сопрягаемые с этим интерфейсом; итоговая поставка следует взаимно подтверждённым чертежам, образцам и инженерным определениям.
