Совместимый интерфейс Hirose DF36
Кастомные микрокоаксиальные сборки, совместимые с разъёмами Hirose DF36
Для микрокоаксиальных проектов с тонкими жилами, где BOM, чертёж или образец уже зафиксировали разъёмную систему Hirose DF36
EDPcable изготавливает кастомные микрокоаксиальные кабельные сборки, сопрягаемые с разъёмными системами Hirose DF36, — для проектов, где серия разъёма уже определена в BOM, чертеже, старой детали или образце, а проверки ещё требуют версия варианта, сопряжение, сечение жил, заземление экрана и пространство маршрута. DF36 обычно встречается в подвесах, камерных модулях и малых шарнирных конструкциях, где пространство и условия изгиба часто требовательнее самого разъёма; их подтверждение до расчёта позволяет образцу с первого раза совпасть с условиями монтажа.
Быстрые ссылки
БЫСТРЫЙ ДОСТУПНачните с разделов, которые ближе всего к структуре проекта, требованиям интерфейса и объёму валидации.
Обзор проекта с совместимостью Hirose DF36
Когда зафиксирован мелкошаговый интерфейс с вертикальным сопряжением типа DF36, проверка сосредоточена на сочетании версии варианта, количества контактов, сечения жил и пространства маршрута, а не на общем вопросе, можно ли изготовить микрокоакс.
| N | Пункт проверки | Типичный диапазон или значение |
|---|---|---|
| 01 | Тип страницы | Разъёмная / совместимое производство по бренд-модели |
| 02 | Типичный интерфейс | Серия Hirose DF36 (включая варианты типа DF36A) или мелкошаговый интерфейс семейства DF, указанный в BOM заказчика |
| 03 | Справочные параметры серии | Шаг 0,4 мм, вертикальное сопряжение, низкий профиль; обычно в паре с тонкожильным микрокоаксом; итоговые значения — по каталогу производителя и чертежу заказчика |
| 04 | Типичные программы | Подвесы БПЛА, модули камер видеонаблюдения и экшн-камер, малые шарнирные устройства, компактные высокоскоростные сигнальные пути |
| 05 | Ключевые входные данные | Полный артикул и вариант, ответная сторона, количество контактов, сечение жил, заземление экрана, радиус изгиба и пространство маршрута |
| 06 | Граница риска | DF36 и варианты типа DF36A не взаимозаменяемы по умолчанию; вертикальное сопряжение ограничивает направление сборки и нагрузку |
| 07 | Основание для выпуска | Подтверждённые заказчиком чертёж, BOM, образец, данные сопряжения и граница версий |
Данные для проверки совместимости
Используйте эти пункты как входные данные для первой экспертизы, чтобы обсуждение не опиралось только на название страницы.
Укажите полную серию разъёма, суффикс варианта, BOM или фото старой детали.
Укажите ответную сторону, количество контактов, сечение жил и требования к заземлению экрана.
Опишите радиус изгиба, характер движения, точки крепления и локальное пространство.
Сообщите этап проекта, количество образцов, объём пилотной партии и целевые сроки.
Для замены старых деталей или мультимодельных платформ укажите применимую границу версий.
Граница совместимости разъёма
Самые частые ловушки в проектах с DF36 — границы вариантов и направление сборки: название серии совпадает, но DF36 и варианты типа DF36A различаются в деталях конструкции, а вертикальное сопряжение предъявляет собственные требования к нагрузке при сборке и пространству демонтажа. Перед расчётом и образцами условия ниже проходятся по одному.
| N | Пункт проверки | Почему это важно | Рекомендуемые данные |
|---|---|---|---|
| 01 | Полный артикул и вариант | Варианты DF36 / DF36A различаются в деталях конструкции и не взаимозаменяемы по названию серии | BOM, чертёж, закупочный артикул или чёткие фотографии |
| 02 | Ответная сторона | Кабельная и платная стороны проверяются по фактическому сопряжению; выверка вертикального сопряжения подтверждается отдельно | Модель ответного разъёма, положение на плате или образец |
| 03 | Количество контактов и сечение жил | Сочетание числа контактов и сечения жил задаёт диаметр пучка, гибкость и маршрут заделки | Количество контактов, AWG, требования к сигналам |
| 04 | Экранирование и заземление | Обработка экрана и способ заземления тонкожильного микрокоакса напрямую влияют на ЭМС | Структура экрана, определение точек заземления, условия ЭМС устройства |
| 05 | Изгиб и пространство маршрута | Повторные изгибы и скручивание в подвесах и шарнирах определяют структуру кабеля и ожидаемый ресурс | Радиус изгиба, характер движения, эскиз маршрута или 3D-пространство |
| 06 | Граница версий | Если несколько моделей используют одну серию, заранее определяется, какие версии представляет образец | Версии платформ, объём замены, отличия старой детали |
Данные для проверки совместимости
До этапа RFQ материалы ниже лучше отправить одним пакетом. Чем они полнее, тем проще решить, относится ли проект к этой странице проверки разъёма или к страницам шага 0,25 мм и высокого экранирования.
Болевые точки заказчика
Разъёмно-ориентированные микрокоаксиальные проекты сталкиваются с одними и теми же болевыми точками. Ранние подтверждения ниже не дают им проявиться после образцов.
| N | Болевая точка | Риск с точки зрения модели разъёма | Подтвердить заранее |
|---|---|---|---|
| 01 | Проблемы конструкции | Серия зафиксирована, но вариант или сопряжение не совпадают — образец не помещается в пространство шарнира | Полный артикул, ответная сторона, пространство маршрута |
| 02 | Проблемы качества | Заделка и обработка экрана нестабильны в сценах изгиба — в серии появляются перемежающиеся сбои сигнала | Сечение жил, схема заземления экрана, подтверждение первого образца |
| 03 | Проблемы сроков | Дано только название серии "DF36", инженеры повторно запрашивают вариант и сопряжение — график образцов сдвигается | BOM, чертежи, образцы старой детали |
| 04 | Проблемы сервиса | Несколько моделей используют одну серию с разными вариантами — замена на месте не подходит | Версии платформ, партионные этикетки, записи о выпуске |
| 05 | Проблемы при рекламациях | Замена выглядит похоже, но граница варианта другая — прослеживание затруднено | Фото старой детали, действующая версия, объём замены |
| 06 | Проблемы цены | Расчёт только по бренд-серии не учитывает сечение жил, ресурс на изгиб и сложность сборки | Структура, условия движения, объёмы, требования к проверке |
Connector-Compatibility Visuals
ИЗОБРАЖЕНИЯ · 01

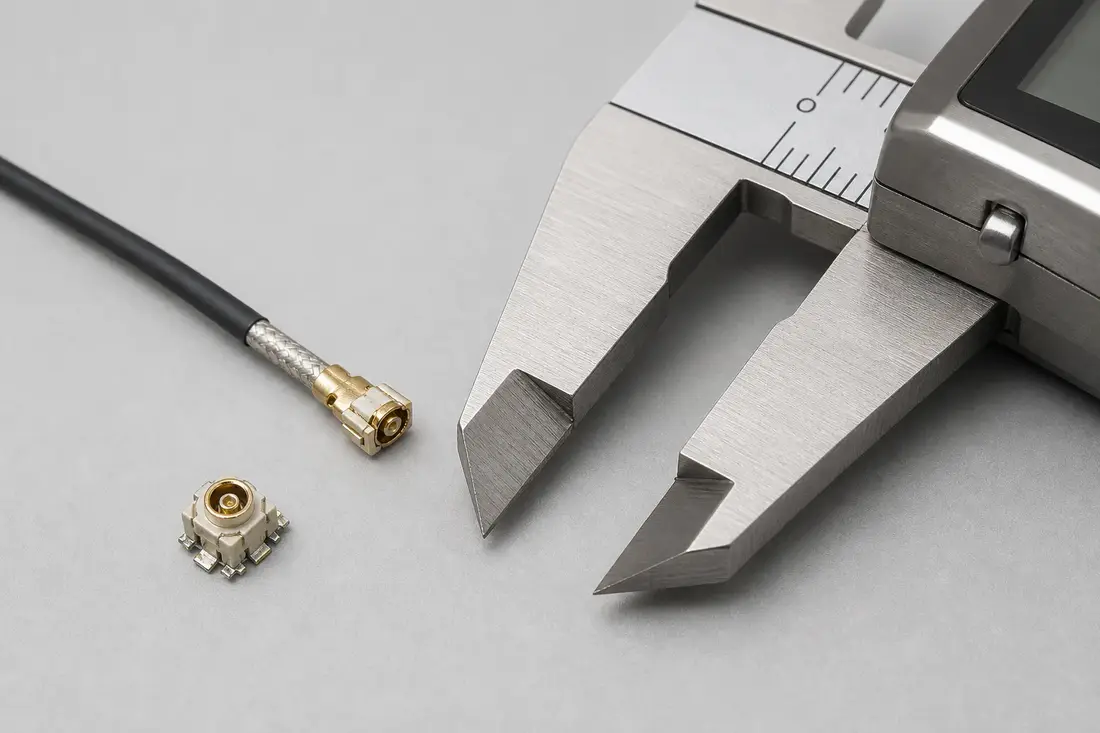

Non-branded DF36-compatible connector review scene: low-profile micro-coax board connector and fine coaxial cable end beside a separate mating-reference connector and a digital caliper
Типичные применения
Проекты типа DF36 в основном попадают в сочетание малого пространства, подвижных конструкций и высокоскоростных сигналов. Ниже — частые сцены и фокус их проверки; более полный контекст устройств — на соответствующих страницах применений.
Application Scene
ИЗОБРАЖЕНИЯ · 01

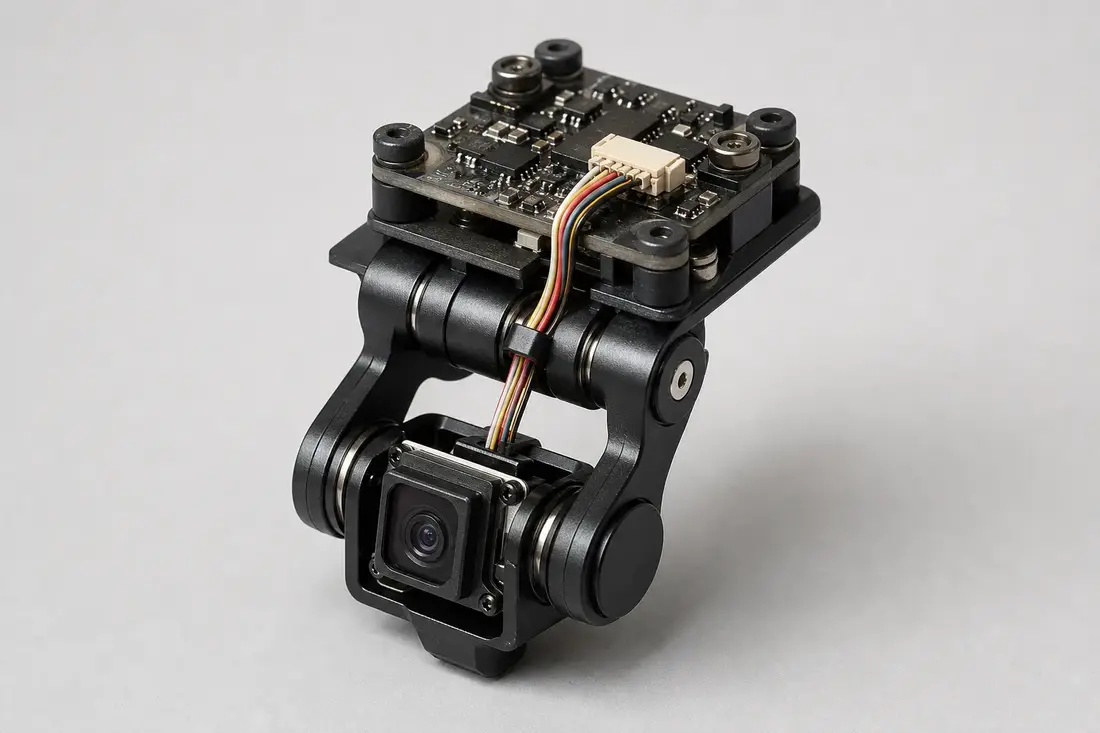

Drone camera gimbal module with a fine micro-coaxial cable routed through the hinge to the camera board
Производственные возможности и сопровождение проекта
Проекты класса DF36 обычно требуют одновременной увязки работы с тонким калибром, опыта в подвижных сценариях, скорости образцов и записей о версиях. Приведённые ниже пункты — основные производственные ориентиры для раннего обсуждения запроса на расчёт.
Factory / Production Visuals
ИЗОБРАЖЕНИЯ · 04
Micro-coaxial cable assembly workstation with precision harness handling and compact connector preparation
Micro-coaxial precision assembly bench with fine connector prep and microscope fixture visible
Micro-coaxial small-batch production station with shielded bundles and compact connector trays
Micro-coaxial routing and termination workstation with delicate cable handling tools and ESD mat
Сотрудничество по производству тонкого микрокоаксиала
Мы проводим обзоры производства совместимых кабельных сборок по заданной заказчиком системе интерфейса, калибру провода, экранированию и условиям пути перемещения.
Поддержка образцов и низкого MOQ
Возможны сниженный MOQ и старт с образца, чтобы заказчик завершил проверку стыковки, установки и перемещения до перехода к крупным партиям.
Структура и записи о версиях
Структура кабеля, ссылки на разъёмы и отгрузочные этикетки удерживаются привязанными к одному определению версии, что снижает риск замены.
Реакция по проекту
Технические и постпродажные запросы обычно получают первый ответ в течение одного рабочего дня.
Инженерные возможности
Инженерная ценность страницы совместимости с DF36 — в том, чтобы вопросы варианта, сопряжения и маршрута решались до выпуска, а не на производственной линии.
Инженерные возможности
Сначала вариант, потом цена: название серии DF36 — лишь отправная точка; версия варианта, ответная сторона и направление сборки определяют производственный маршрут.
Условия маршрута — первый входной параметр: в подвесах и шарнирах радиус изгиба и характер движения часто определяют структуру кабеля раньше разъёма, поэтому они проверяются вместе на этапе чертежа.
Граница версий фиксируется до образцов: при замене старых деталей и мультимодельных платформах заранее указывается, какие версии могут использовать общую сборку, а какие требуют отдельных образцов.
Качество и проверка
Стабильность заделки и экранирования несёт сцены движения: серийная стабильность тонкожильного микрокоакса при повторном движении зависит от единообразия заделки и обработки экрана.
Результаты контроля соответствуют ссылке на разъём: подтверждение первого образца, OQC и отгрузочные этикетки должны вести к одной версии чертежа и одному артикулу.
Название бренда не заменяет инженерное подтверждение: бренд-серия — не подтверждённая совместимость; основой остаются чертёж и образец заказчика.
Цепочка доказательств
Записи подтверждения варианта и сопряжения
Полная ссылка на разъём, ответная сторона и текущая граница версий фиксируются как основание проверки образца.
Записи проверки маршрута и структуры
Сечение жил, экранирование, зоны изгиба и условия движения записываются, чтобы образцы не расходились с условиями монтажа.
Прослеживаемость образцов и партий
Подтверждение образца, отгрузочные этикетки и партийные файлы указывают на одну выпущенную версию.
Процесс микрокоаксиального проекта, совместимого с DF36
Такие проекты идут лучше всего, когда сначала подтверждаются интерфейс, вариант и условия маршрута, а затем следуют расчёт, чертёж, образец и серия.
Отправка данных по разъёму и проекту
Предоставьте полный артикул, ответную сторону, фото старой детали, чертежи, сечение жил, длину, условия движения и ритм объёмов.
Проверка интерфейса и технологичности
Сопряжение варианта, сечение жил, путь изгиба, граница заделки и риск версий оцениваются вместе.
Расчёт и подтверждение объёма образцов
Разъёмы, кабель, технология, контроль и сопроводительные файлы включаются в границу расчёта.
Подтверждение чертежа и основания образца
Фиксируются ссылка на разъём, маршрут, размеры и требования к сборке текущей версии.
Изготовление образцов
Образцы изготавливаются по подтверждённому основанию; в первую очередь проверяются сопряжение, маршрут и посадка при монтаже.
Испытания образцов и обратная связь
Заказчик завершает проверку монтажа, сигнала или движения и сообщает границы изменений.
Подтверждение малой серии или серийного производства
Производство начинается под контролем после подтверждения версии, образца и сроков.
Файлы, записи и граница бренда
Доверие в проекте, совместимом с DF36, строится на прослеживаемых чертежах, образцах и записях версий, а не на неподтверждённых формулировках о бренд-авторизации.
Записи ссылок на разъём
Указанные заказчиком серия, вариант и сопряжение записываются для последующих повторных заказов.
Записи подтверждения образца и контроля
Подтверждение образца и проверки внешнего вида, целостности цепей и ключевых размеров соответствуют текущей версии.
Партионные этикетки и отгрузочные файлы
Поддерживаются партионные этикетки, маркировка коробов, упаковочные данные и согласованные сопроводительные документы.
Заявление о границе бренда
Названия сторонних брендов обозначают только направление совместимого интерфейса и не означают агентских отношений, авторизации или официального сотрудничества.
Certifications / Records Visuals
ИЗОБРАЖЕНИЯ · 04
Micro-coaxial assembly document-control scene with records and labels secondary to the harness
Micro-coaxial controlled record scene with compact harness sample foreground and document support
Micro-coaxial batch traceability archive with fine connector lot labels and cable sample visible
Micro-coaxial released-sample approval folder beside shielded harness and compact module mockup
Упаковка и доставка
Мелкошаговые разъёмы и микрокоаксиальные жгуты требуют особой защиты концов разъёмов, зон изгиба и информации на этикетках.
Защита концов разъёмов
Антистатические пакеты, пенные вставки, лотки или раздельная упаковка снижают нагрузку сжатия на концы разъёмов.
Идентификация партии и версии
Партионные этикетки, маркировка коробов и данные версии оформляются по требованиям проекта.
Международная доставка
Поддерживаются отправка на курьерский аккаунт заказчика и доставка нашими каналами с передачей трекинга.
Packaging and Shipping Visuals
ИЗОБРАЖЕНИЯ · 04
Micro-coaxial cable assemblies packed in anti-static protective packaging with labels and protected shipment context
Micro-coaxial harnesses packed in anti-static bags and foam trays with delicate connector protection
Micro-coaxial precision sample shipment preparation with trays, foam separators, and label context
Micro-coaxial carton staging with protected fine connectors, traceability cards, and delivery support
Частые вопросы
Вы изготавливаете микрокоаксиальные сборки, совместимые с разъёмами Hirose DF36?
Да. Если проект уже зафиксировал интерфейс DF36 в чертеже или BOM, мы изготавливаем кастомные жгуты, сопрягаемые с этим интерфейсом, после подтверждения полного артикула, варианта, ответной стороны, сечения жил и условий маршрута. Совместимое производство не означает авторизацию стороннего бренда.
Взаимозаменяемы ли DF36 и DF36A?
По умолчанию — нет. Детали конструкции могут различаться между вариантами; граница сопряжения подтверждается по полному артикулу, каталогу производителя и чертежу заказчика.
Чем эта страница отличается от страницы микрокоакса с шагом 0,25 мм?
Эта страница начинается с разъёмной системы DF36 и сопряжения вариантов — для проектов с уже зафиксированным артикулом. Страница шага 0,25 мм начинается с шага, сечения жил и плотной трассировки — для проектов на этапе выбора параметров. Связанные проекты можно проверять с обеих точек зрения.
Что подготовить заранее для сцен с повторным изгибом — подвесов и шарниров?
Предоставьте радиус изгиба, характер движения (вращение, качание или складывание), ожидаемую частоту движения и эскиз маршрута. Эти условия определяют выбор структуры кабеля и влияют на решение раньше самого разъёма.
Можете ли вы поставить оригинальные разъёмы или документы об авторизации?
Заявления об авторизации или агентских отношениях с производителем не делаются. Если заказчик указывает оригинальные компоненты, предоставляются закупочные требования или граница BOM; итоговым основанием являются взаимно подтверждённые материалы и чертежи.
Уведомление о товарных знаках
Hirose — товарный знак Hirose Electric Co., Ltd.; DF36 — обозначение серии её разъёмов. Эти названия используются только для обозначения направления сопряжения интерфейса в текущем проекте. Продукция на этой странице — совместимые кабельные сборки, самостоятельно разработанные и изготовленные EDPcable, без агентских, авторизационных, дистрибьюторских или партнёрских отношений с Hirose Electric Co., Ltd. Если чертёж или BOM заказчика зафиксировали разъёмную систему Hirose DF36, мы изготавливаем кастомные жгуты, сопрягаемые с этим интерфейсом; итоговая поставка следует взаимно подтверждённым чертежам, образцам и инженерным определениям.
