Соединения ультразвуковых датчиков
Кастомное производство кабелей для медицинских УЗИ-датчиков
Для проектов высокоплотных сверхтонких микрокоаксиальных кабелей, соединяющих диагностические ультразвуковые датчики и преобразователи с консолью системы
EDPcable выполняет кастомное производство кабельных сборок для медицинских ультразвуковых датчиков и преобразователей — высокоплотных сверхтонких микрокоаксиальных соединений между датчиком/преобразователем и консолью диагностической ультразвуковой системы. У кабелей УЗИ-датчиков характерный профиль: много элементов, много сверхтонких коаксиалов, постоянные изгибы и удержание в руке, высокие требования к гибкости кабеля и разгрузке натяжения у датчика. В таких проектах в первую очередь определяются число элементов и каналов, количество и калибр коаксиалов, экранирование и заземление, разгрузка натяжения у датчика, общая гибкость, а также позиция по соответствию материалов и граница ревизий.
Быстрые ссылки
БЫСТРЫЙ ДОСТУПНачните с разделов, которые ближе всего к структуре проекта, требованиям интерфейса и объёму валидации.
Обзор применимости: медицинский ультразвук
Проекты кабелей УЗИ-датчиков обычно сводятся к числу элементов, количеству сверхтонких коаксиалов, гибкости и разгрузке натяжения у датчика. До изготовления образца подтвердите число каналов, количество и калибр коаксиалов, экранирование и интерфейс.
| N | Параметр | Типовой диапазон или значение |
|---|---|---|
| 01 | Типовые устройства | Датчики консольных УЗИ-систем, портативные и ручные датчики, специализированные датчики и матрицы преобразователей |
| 02 | Типовые трассы | От датчика / преобразователя к разъему консоли, от матрицы преобразователей к плате приемного тракта |
| 03 | Ключевые входные данные | Число элементов / каналов, количество и калибр коаксиалов, экранирование и заземление, гибкость, разгрузка натяжения у датчика, интерфейс |
| 04 | Фокус конструкции | Разгрузка натяжения у датчика, стойкость к многократным изгибам и удержанию, согласованность числа коаксиалов |
| 05 | Фокус качества | Стабильное число коаксиалов, стабильное экранирование, ресурс на изгиб, надежная заделка |
| 06 | Рекомендуемые связанные страницы | Миниатюрные медицинские жгуты, кабели диагностического оборудования, производство медицинских соединений в чистом помещении |
Применимость
Отправная точка оценки кабеля УЗИ-датчика — число элементов и конструкция датчика, а не параметры отдельного провода. Трасса от датчика к консоли должна вместить большое количество сверхтонких коаксиалов в тонкий гибкий кабель, который к тому же выдерживает многократные изгибы и удержание.
| N | Сценарий применения | Основные требования | Типовые риски |
|---|---|---|---|
| 01 | Датчики консольных УЗИ-систем | Большое число коаксиалов, гибкость, стабильная визуализация | Согласованность числа коаксиалов, ресурс на изгиб |
| 02 | Портативные / ручные датчики | Легкость, гибкость, стойкость | Жесткость кабеля и разгрузка натяжения |
| 03 | Специализированные датчики (полостные / чреспищеводные) | Малый диаметр, гибкость, ограниченное пространство | Пространство у датчика и раскладка коаксиалов |
| 04 | От матрицы преобразователей к приемному тракту | Согласованность каналов, помехоустойчивость | Экранирование, заземление, перекрестные помехи каналов |
| 05 | Замена устаревших кабелей датчиков | Точное воспроизведение и соответствие ревизий | Старая деталь не обязательно соответствует текущему релизу |
Рекомендуемые маршруты по спецификациям
Эта страница направляет проекты к более конкретным структурным или технологическим разделам.
Болевые точки заказчиков
Когда устройство названо, кабель УЗИ-датчика кажется полностью определенным. Но в реальных RFQ и образцах сроки затягивают число элементов, раскладка коаксиалов и конструкция у датчика, а не сама категория изделия.
| N | Болевая точка | Риск в проектах УЗИ-датчиков | Что подтвердить заранее |
|---|---|---|---|
| 01 | Проблемы проектирования | Число элементов / коаксиалов конфликтует с пространством у датчика: пучок не помещается или получается слишком жестким | Число элементов, количество коаксиалов, калибр, пространство у датчика |
| 02 | Проблемы качества | Нестабильное число коаксиалов или экранирование дает артефакты изображения или сбои каналов | Определение сигналов, экранирование и заземление, подтверждение первого образца |
| 03 | Проблемы сроков | В запросе только "кабель УЗИ-датчика" без числа элементов и интерфейса | Число каналов, интерфейс, длина, количество |
| 04 | Проблемы после продажи | Датчик постоянно держат и изгибают, со временем появляются обрывы | Требуемый ресурс на изгиб, разгрузка натяжения, записи о ревизиях |
| 05 | Разбор рекламаций | Проблему изображения трудно отнести к кабелю, преобразователю или консоли | Утверждение образца, записи о монтаже, записи о ревизиях |
| 06 | Вопросы цены | Сложность большого числа сверхтонких коаксиалов и разгрузки натяжения недооценивается | Количество коаксиалов, калибр, требования к гибкости и натяжению, количество |
Application Scene Visuals
ИЗОБРАЖЕНИЯ · 04

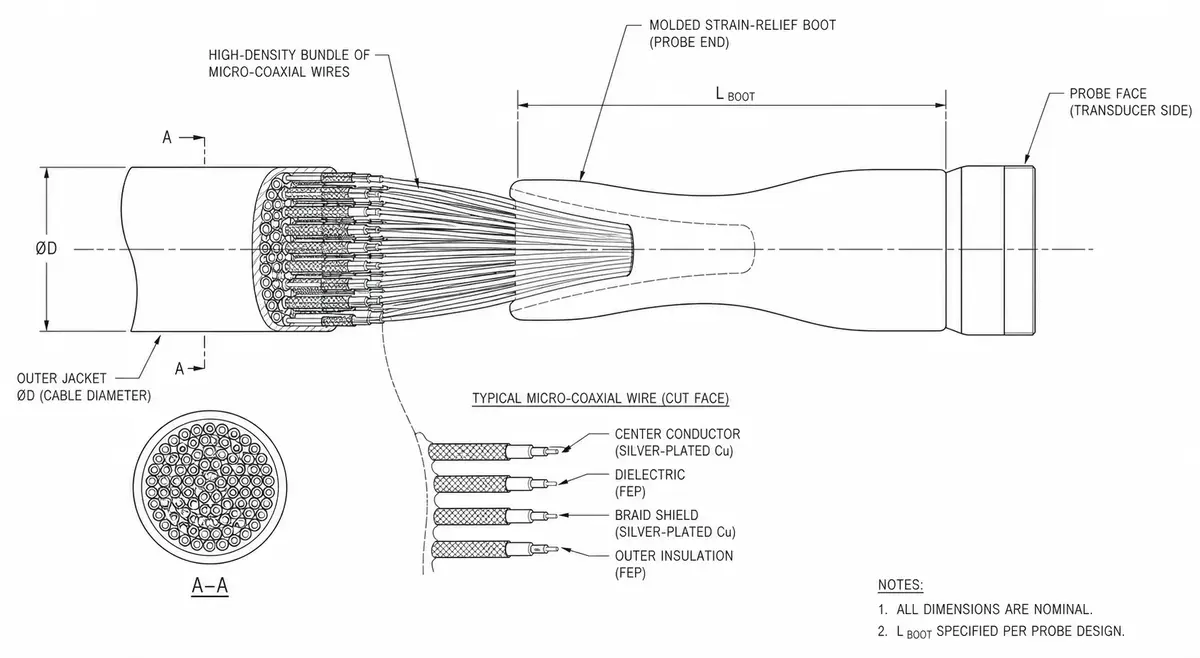

Probe-end high-density fine-coax bundle with strain-relief structure

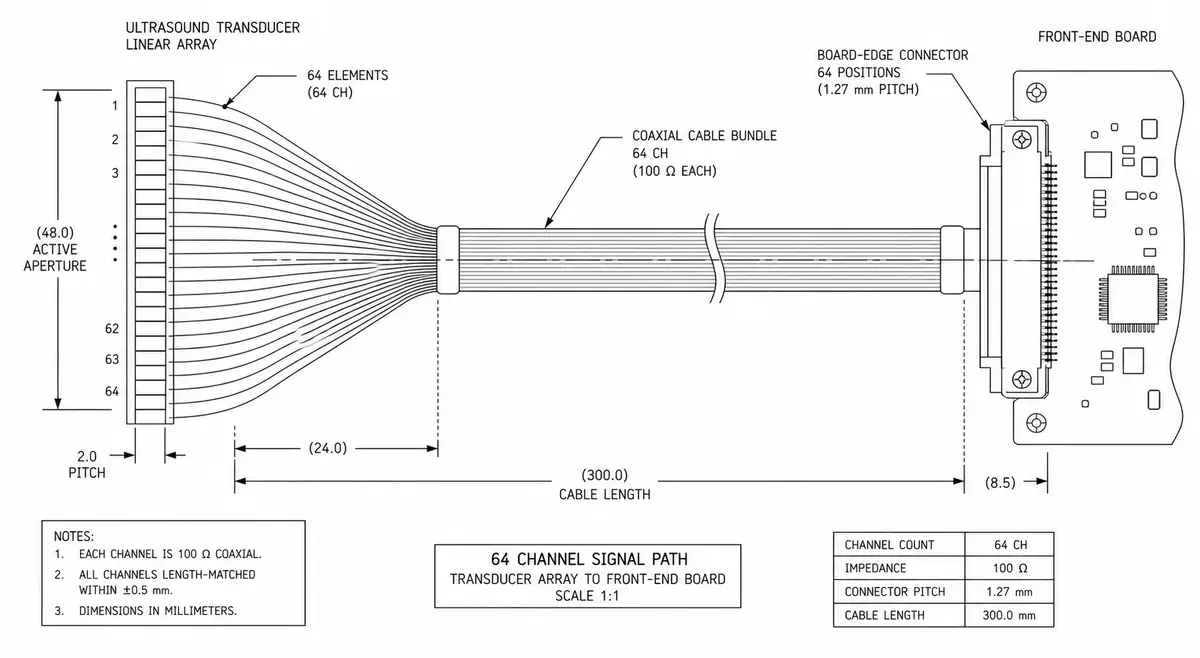

Multi-channel path from transducer array to front-end board
Flexible cable-body routing on a portable ultrasound probe

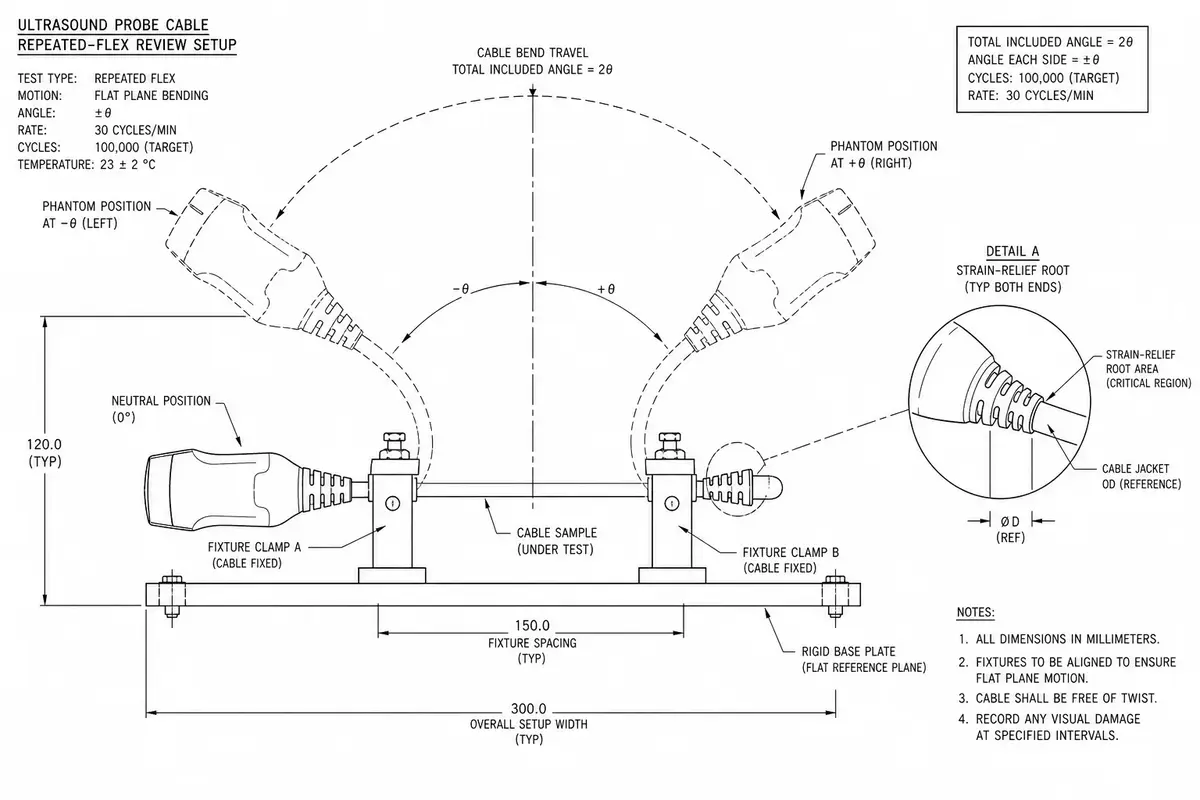

Probe-cable repeated-flex and revision review detail
Производственные возможности и поддержка проектов
Проекты УЗИ-датчиков предъявляют высокие требования к стабильности большого числа сверхтонких коаксиалов и к качеству работ у датчика — им нужна поддержка образцами, малыми партиями и записями о процессе.
Factory / Production Visuals
ИЗОБРАЖЕНИЯ · 04
Medical cable assembly production workstation with clean organized harness assembly support
Medical cable clean assembly workstation with harness samples and organized fixtures
Medical cable preparation bench with connector shells, strain relief parts, and ESD-safe trays
Medical harness small-batch production staging with clean trays and protected connector ends
Производство высокоплотного сверхтонкого коаксиала
Производственный анализ вокруг числа элементов / каналов, количества коаксиалов, калибра, экранирования и конструкции у датчика.
Образцы и малые партии
Поддерживаются образцы и малые партии, чтобы сначала проверить раскладку коаксиалов, гибкость и сборку у датчика.
Записи о процессе и ревизиях
Определение сигналов, раскладка коаксиалов, ссылки на разъемы и отгрузочные этикетки привязываются к одному определению ревизии.
Быстрая коммуникация
Первый ответ на технические и послепродажные запросы обычно в течение одного рабочего дня.
Инженерные возможности
Инженерная ценность в проекте УЗИ-датчика — зафиксировать число каналов, раскладку коаксиалов и конструкцию у датчика вместе, до выпуска. Межсемейная практика инженерного анализа и управления чертежами описана на связанных страницах возможностей.
Инженерные возможности
Начинайте с числа элементов / каналов: в проекте УЗИ-датчика сначала фиксируются количество коаксиалов и определение сигналов, и только затем — калибр, гибкость и конструкция у датчика.
Рассматривайте гибкость, разгрузку натяжения и ресурс на изгиб как одно решение: датчик постоянно держат и изгибают, поэтому эти пункты подтверждаются одним пакетом.
Фиксируйте границу ревизий до образца: при замене старых кабелей или обслуживании нескольких моделей датчиков указывайте, какие образцы соответствуют каким ревизиям.
Качество и верификация
В фокусе — согласованность числа коаксиалов и экранирование: стабильность изображения напрямую зависит от стабильной раскладки коаксиалов и стабильного экранирования с заземлением.
Записи контроля привязаны к определению сигналов: подтверждение первого образца, прозвонка и проверка числа / порядка коаксиалов должны ссылаться на одну и ту же ревизию чертежа и интерфейс.
Ресурс на изгиб проверяется вместе со сборкой: одной прозвонки недостаточно — на выпуск влияют также многократные изгибы и сборка у датчика.
Цепочка доказательств
Записи подтверждения каналов и числа коаксиалов
Связывают число элементов / каналов, раскладку коаксиалов, определение сигналов и номера образцов в одной записи.
Записи проверки разгрузки натяжения и концевых участков
Фиксируют разгрузку натяжения у датчика, экранирование и заземление, контроль обработки концевых участков.
Основание перехода от образца к малой партии
Фиксируют утверждение образца, записи изменений и границу ревизии малой партии.
Ход проекта кабеля УЗИ-датчика
Чем раньше зафиксированы число элементов / каналов, конструкция у датчика и граница ревизий, тем точнее образец представляет серийную версию.
Отправьте данные датчика и проекта
Пришлите число элементов / каналов, количество коаксиалов, калибр, разъем, длину, экранирование и требования у датчика.
Анализ применимости
Определяем, что подходит проекту: сценарий УЗИ-датчика, миниатюрные медицинские жгуты или раздел диагностического оборудования.
Расчет и объем образцов
Уточняем количество образцов, фокус проверки, сложность работ у датчика и сроки.
Подтверждение чертежа или эталонного образца
Фиксируем раскладку коаксиалов, определение сигналов, разъем, требования к гибкости и натяжению, границу ревизий.
Изготовление и поставка образцов
Изготавливаем образцы по подтвержденному основанию, с этикетками и сопроводительной информацией.
Проверка на стороне заказчика
Заказчик проверяет изображение, согласованность каналов, поведение при изгибах и сборку у датчика.
Переход к малой партии или серии
После подтверждения образца и ревизии проект переходит к малой партии или серийному производству.
Система, документы и соответствие материалов
Доверие в медицинском ультразвуковом проекте строится на системе качества, прослеживаемых записях и четкой позиции по соответствию материалов.
Система качества ISO 13485
EDPcable работает по системе менеджмента качества медицинских изделий ISO 13485 с управляемым производством и ведением записей.
Позиция по соответствию материалов
По материалам возможно сопровождение заявлений RoHS / REACH. Стерилизация и биосовместимость подтверждаются заказчиком и программой — заявлений за этой границей не делается.
Записи по образцам и контролю
Подтверждение первого образца, внешний вид, прозвонка и проверка числа коаксиалов привязываются к текущей ревизии.
Партийные этикетки и отгрузочные документы
Поддерживаются партийные этикетки, маркировка коробок, упаковочные данные и согласованные сопроводительные документы.
Certifications / Records Visuals
ИЗОБРАЖЕНИЯ · 04
Medical cable assembly compliance and batch-record scene with documents secondary to the harness
Medical cable compliance record scene with harness sample foreground and controlled documents
Medical cable batch traceability and sample approval archive in clean workspace
Medical released project folder with connector lot labels and sample cable support context
Упаковка и доставка
У кабелей УЗИ-датчиков чувствительные концевые участки и конструкция у датчика, поэтому упаковка должна защищать разъемы, узел датчика и гибкое тело кабеля.
Защита узла датчика и заделки
Антистатические пакеты, поролон, лотки или раздельная упаковка защищают узел датчика и разъемы.
Партийная маркировка и ревизии
Партийные этикетки, маркировка коробок и данные ревизий — по требованиям проекта.
Международная доставка
Поддерживаются отправка по курьерскому аккаунту заказчика и наши каналы доставки, с передачей информации об отслеживании.
Packaging and Shipping Visuals
ИЗОБРАЖЕНИЯ · 04
Medical cable assemblies packed in anti-static protective packaging with labels and traceable shipment context
Medical cable assemblies packed in clean anti-static bags and foam trays with connector protection
Medical harness traceable shipment preparation with clean packaging and label context
Medical cable carton staging with protected cable ends, organized separators, and delivery support
Вопросы и ответы
Какой минимум данных нужен для расчета кабеля УЗИ-датчика?
Пришлите число элементов / каналов, количество и калибр коаксиалов, разъем, длину, требования к экранированию, гибкости и разгрузке натяжения, стадию проекта и ожидаемое количество.
Чем эта страница отличается от страницы кабелей диагностического оборудования?
Эта страница посвящена именно высокоплотным пучкам сверхтонких коаксиалов для УЗИ-датчиков и преобразователей: число коаксиалов, гибкость, конструкция у датчика. Страница диагностического оборудования охватывает более широкий контекст кабелей диагностических устройств.
Можно ли воспроизвести устаревший кабель датчика?
Оценку можно начать со старой детали, но число элементов / каналов, раскладку коаксиалов, интерфейс, гибкость и конструкцию у датчика все равно нужно подтвердить по текущему датчику.
Соответствуют ли материалы требованиям стерилизации и биосовместимости?
По материалам возможно соответствие RoHS / REACH, оболочка подбирается под проект. Валидация стерилизации и биосовместимость подтверждаются устройством и программой заказчика — за эту границу мы заявлений не делаем.
Есть ли у вас медицинская система качества?
EDPcable работает по системе менеджмента качества медицинских изделий ISO 13485 с управляемым производством и ведением записей. Другие специфические сертификации подтверждаются по проекту.
