طرف واحد ومساران تقنيان
لتثبيت سلك على طرف، تسلك الصناعة غالبًا أحد طريقين. العقص يشوّه الطرف لدنًا بقالب حول الموصل فيكوّن وصلة باردة محكمة الغاز. واللحام يصهر سبيكة تبلل الموصل والطرف فتكوّن رابطة معدنية. كلا المسارين ناضج وخلف كل منهما جبال من المنتجات الموثوقة — والسؤال الحقيقي الوحيد: أي نمط فشل يخيف منتجك أكثر؟
ما الذي تضخّمه الخطوة الدقيقة
عند المقاطع العادية كلا العمليتين سهلة. اخفض الخطوة دون 1mm ورفّع الدقة إلى ما بعد 32 AWG، فتطفو متاعب كل مسار.
في جهة اللحام: تتقارب نقاط اللحام المتجاورة فيرتفع خطر الجسور. يتسلّق اللحام شعيرات الموصل فيتصلب المقطع المتسلَّق، وتنتقل نقطة تركز الإجهاد من داخل الوصلة إلى السلك خارجها مباشرة — وهناك بالضبط يقطعه الاهتزاز والثني، ولا يكشف الفحص البصري ذلك مسبقًا. كما يصعب تنظيف بقايا المساعد الصهري بين الأطراف المتكدسة.
في جهة العقص: كلما صغر الطرف ضاقت نافذة تفاوت ارتفاع العقصة وزادت الحساسية لتآكل القالب. والسلك الدقيق شعيراته قليلة؛ إفلات شعيرة أو اثنتين من العقصة يضر بالمقطع أكثر بكثير مما في السلك الغليظ. باختصار: صعوبة اللحام في ضبط العملية والعيوب الخفية، وصعوبة العقص في دقة العدة.

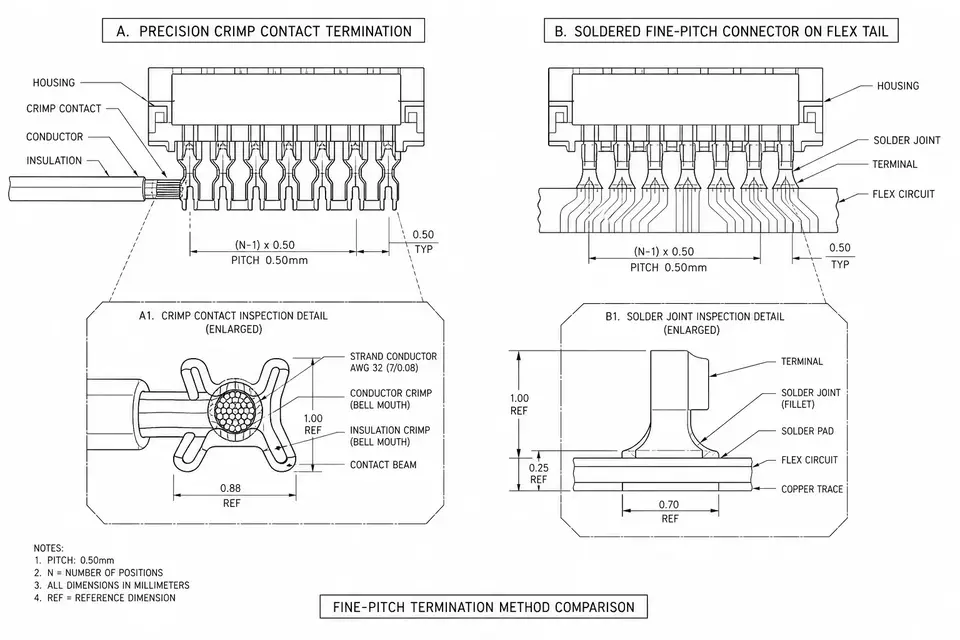

مقارنة المسارين
| الاعتبار | العقص | اللحام |
|---|---|---|
| الاتساق في الكميات | مُعامَل؛ يمكن مراقبة ارتفاع العقصة في الخط | يعتمد على العامل وضبط الحرارة |
| الاهتزاز / الثني | سطح محكم الغاز، لا نقطة صلبة | مقطع التسلّق هو نقطة الضعف |
| الفحص | ارتفاع العقصة + شد بالعينة + مقاطع عرضية | بصري غالبًا؛ العيوب الداخلية تصعب رؤيتها |
| إعادة العمل | استبدال الطرف وإعادة العقص | إصلاح ممكن لكن إعادة التسخين تؤذي السلك |
| الاستثمار في العدد | قوالب لكل نوع طرف | كاويات عامة / لحام انتقائي |
وخارج الجدول نقطة كثيرًا ما تُغفل: كثير من موصلات الخطوة الدقيقة لا تدعم بالتصميم إلا طريقة إنهاء واحدة. لا كأس لحام في الطرف، أو هو أصغر من أن يُعقص باستقرار — حينها لا قرار يُتخذ؛ اتبع نشرة مواصفات الموصل.
ثلاثة أسئلة تحسم الأمر
- في أي بيئة يعيش المنتج؟ اهتزاز مستمر أو أجزاء متحركة أو ثني متكرر: الأفضلية للعقص؛ وصلات لوحية ساكنة: كلاهما يصلح.
- ما حجم الإنتاج؟ مع الكميات تتجلى ميزة اتساق العقص المُعامَل؛ ويحتاج اللحام إلى ضبط عمليات أثقل لمجاراتها.
- ماذا تقول مواصفة الموصل؟ استخدم الإنهاء الذي صُمم له الطرف، ولا تُجبره على غيره.

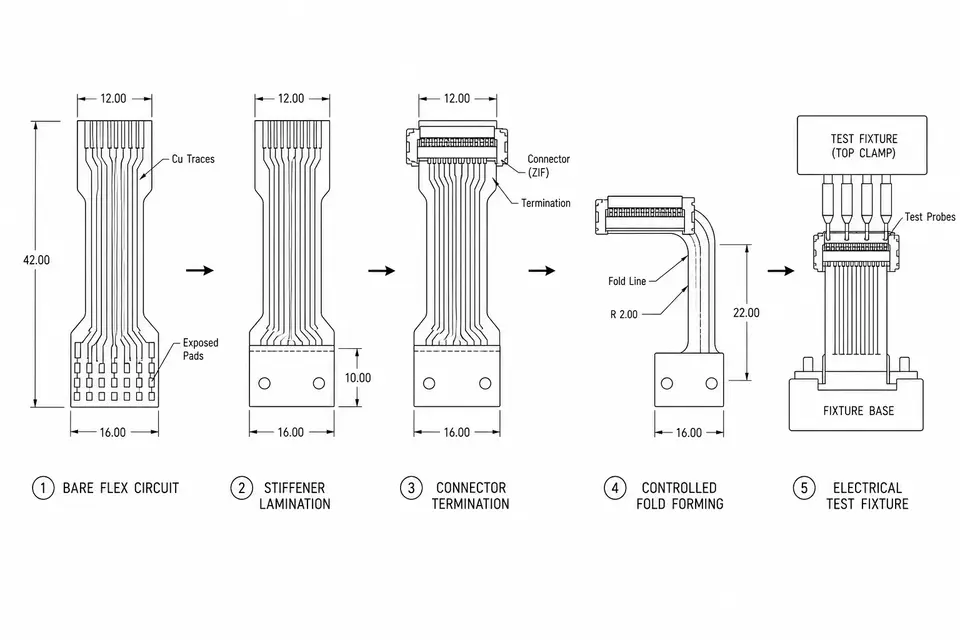

ننفّذ كلا النوعين وفق متطلبات القبول في IPC/WHMA-A-620: مراقبة الارتفاع واختبار شد بالعينة للعقص، وفحص بصري مكبَّر للحام. الإنهاء المختلط (عقص ولحام في تجميعة واحدة) شائع في بنى الانتقال من FPC إلى السلك المستدير؛ راجع صفحة FPC-to-Wire Hybrid.
