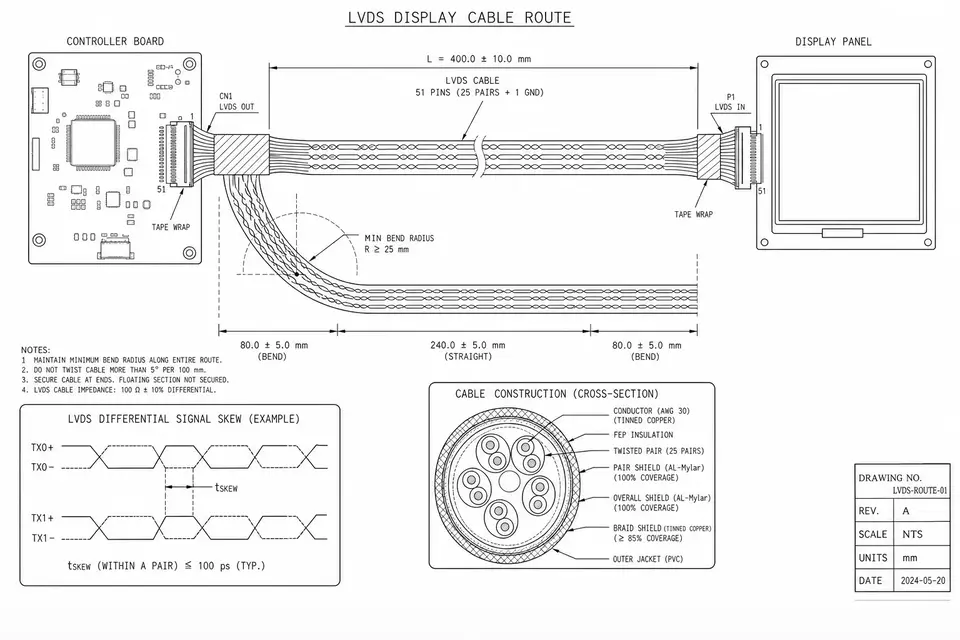

Почему "максимальная длина" не является стандартным числом
Это один из самых частых вопросов по LVDS, но честный ответ начинается с уточнений: какой pixel clock, насколько шумная трасса, насколько толстый и жёсткий кабель допустим? Стандарт LVDS описывает уровни сигнала и допуски приёмника. Он не обещает конкретную длину. Один и тот же кабель может стабильно работать на трёх метрах в одном изделии и сыпаться на 40 см в другом, потому что меняются четыре ограничения.
Переменная 1: pixel clock
Разрешение и частота обновления задают pixel clock, а он определяет скорость передачи по каждой паре. Чем выше скорость, тем больше высокочастотных составляющих, а именно они быстрее всего затухают в кабеле. Поэтому одна и та же конструкция идёт дальше на более низкой частоте. Переход с 1920x1080 на 1280x800 может заметно увеличить запас. Это самое прямое из четырёх ограничений.
Переменная 2: skew
LVDS-дисплейная линия передаёт данные по нескольким парам параллельно, а тактовая пара служит опорой. Должны совпадать три вещи: две жилы внутри каждой пары, разные пары между собой и равномерность скрутки по длине. Любое расхождение сужает окно выборки приёмника. Когда окно исчезает, на панели появляются ошибки.
Со стороны кабеля skew контролируется качеством скрутки и согласованием длин. Именно здесь дисплейный жгут отличается от обычного плоского кабеля.
Переменная 3: затухание и сечение проводника
Сигнал теряет энергию в меди, и чем тоньше проводник, тем быстрее потери. Конструкция 32 AWG может нормально работать на 0,5 м, но для 2 м может понадобиться 28 AWG. Более толстый провод приносит свои последствия: больший радиус изгиба, более жёсткий маршрут и более высокая стоимость. Длина, диаметр и гибкость образуют реальный компромисс.
Переменная 4: EMI-среда

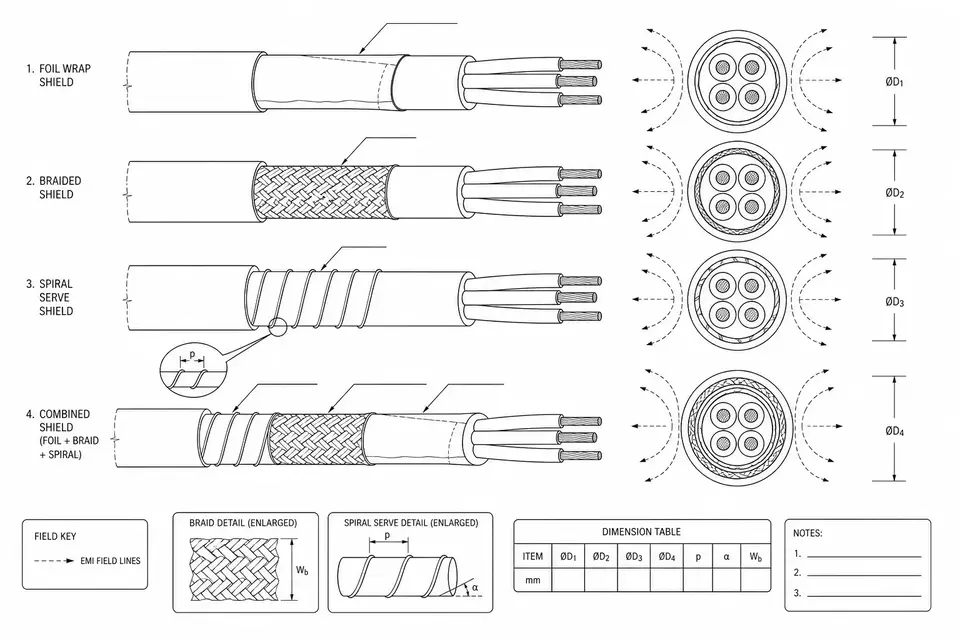

Первые три переменные показывают, как далеко сигнал может дойти сам по себе. EMI показывает, сколько запаса украдёт окружение. Кабель рядом с двигателями, инверторами или силовой проводкой может быстро подхватить шум. Витая пара подавляет часть синфазной помехи; в более жёсткой среде требуется экран. Основы экранирования описаны в Cable Shielding Basics, а прикладной вариант - в Shielded LVDS Routing.
Где этот вопрос возникает чаще всего
Картина повторяется во многих проектах. В промышленных дисплеях и модернизациях блок управления стоит в одном месте, а панель - в зоне оператора, поэтому LVDS-жгуты для промышленных мониторов часто имеют длину около метра. Медицинские тележки и кронштейны добавляют шарниры, подъёмные стойки и строгую трассировку, как в medical monitor LVDS. Киоски и игровые шкафы создают ту же задачу: плата и панель находятся на разных концах большого корпуса.
Во всех этих случаях длина кабеля не выбирается первой. Она остаётся после механической компоновки. Чем раньше маршрут, длина и источники шума попадают в RFQ, тем больше инженерного запаса можно сохранить.
Ориентиры и что делать, если длины не хватает
Если собрать все переменные вместе, практичные ориентиры такие: десятки сантиметров - обычная зона в нормальном корпусе; 1-2 м возможны при умеренном clock, хороших витых парах и подходящем экране; дальше начинается зона специально рассчитанной линии.
Если трасса слишком длинная, есть три пути. Снизить clock за счёт разрешения или частоты обновления. Сменить линию на SerDes-решение для длинных расстояний, часто на коаксиале или экранированной витой паре. Перенести плату ближе к панели, а длинный участок отдать интерфейсу, который лучше для этого подходит. Пытаться компенсировать всё в обычном LVDS-кабеле обычно дороже.
Для реального проекта в RFQ стоит указать разрешение, частоту обновления, длину трассы и окружение. На странице Board-to-Panel LVDS перечислены входные данные для инженерной оценки.
