مرجع فني · HYBRID-COPPER-COAX-FIBER
ربط عالي الكثافة ودقيق pitch / قدرة
تصنيع مخصص لـ هجين نحاس ومحوري وألياف
لمشاريع OEM التي تحتاج إلى تأكيد مسارات إشارات مركبة وفصل البنية وإدارة التجميع قبل الإنتاج
تدعم EDPcable تصنيع هجين نحاس ومحوري وألياف حسب المشروع. في مشاريع ربط عالي الكثافة ودقيق pitch لا يكفي اسم الصفحة لبدء عرض السعر؛ يجب مراجعة مسارات إشارات مركبة وفصل البنية وإدارة التجميع مع الرسم والعينة وظروف التركيب ونطاق التحقق. عندما تتضح هذه الشروط مبكراً، يصبح اعتماد العينة وفحص الجودة والإنتاج المتكرر أكثر ارتباطاً بنفس تعريف الإصدار.
روابط سريعة
وصول سريعابدأ من الأقسام الأقرب إلى بنية المشروع ومتطلبات الواجهة ونطاق التحقق.

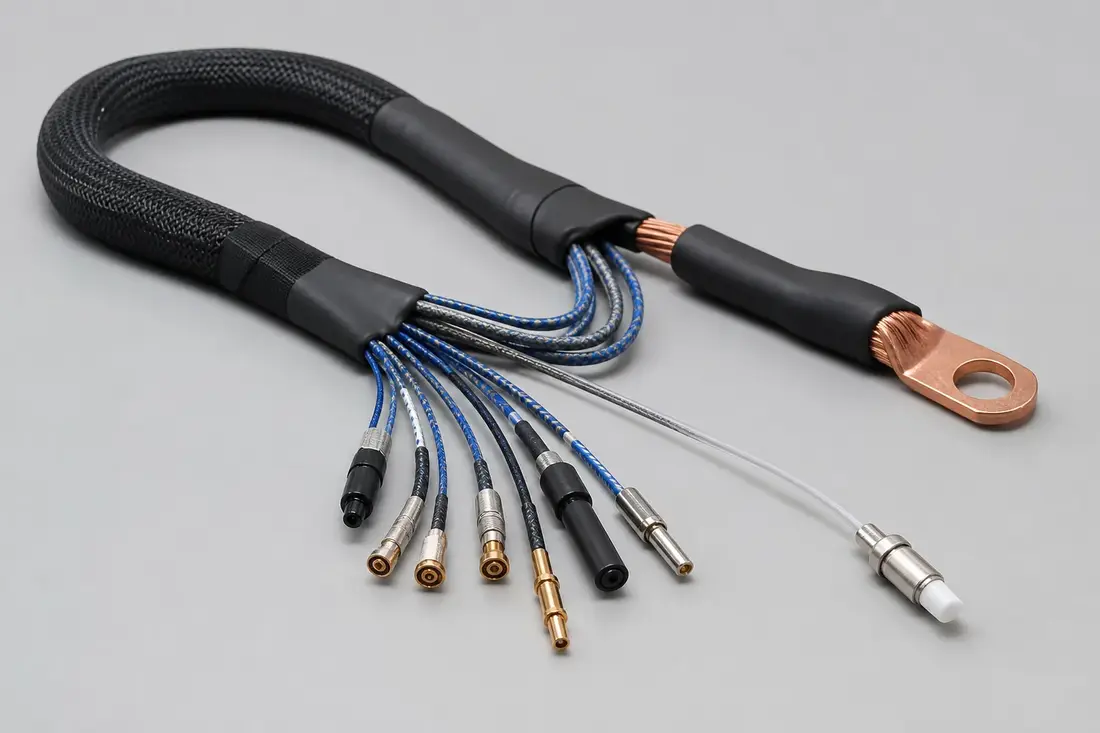

[صورة] مرجع بصري للمشروع
مرئي · 01ملخص مشروع هجين نحاس ومحوري وألياف
يُستخدم هجين نحاس ومحوري وألياف غالباً في مسارات إشارة عالية الكثافة للتصوير الطبي والكاميرات الصناعية وAR/VR والطائرات UAV وحواف مراكز البيانات. قبل RFQ، يساعد تأكيد الموصل وتعريف pins والطول وقيود التوجيه وسجلات التحقق ومراحل الكمية على جعل المراجعة الفنية وعرض السعر أكثر تحديداً.
| رقم | بند المراجعة | ما يتم تأكيده عادة |
|---|---|---|
| 01 | اتجاه المشروع | هجين نحاس ومحوري وألياف |
| 02 | خلفية التطبيق | مسارات إشارة عالية الكثافة للتصوير الطبي والكاميرات الصناعية وAR/VR والطائرات UAV وحواف مراكز البيانات |
| 03 | نقاط التركيز | مسارات إشارات مركبة وفصل البنية وإدارة التجميع |
| 04 | مدخلات هندسية | الرسم ومرجع الموصل وتعريف pins والطول وظروف التركيب |
| 05 | مدخلات جودة | بنود الفحص والعينة المعتمدة وسجلات الدفعة والشحن |
| 06 | مدخلات إنتاج | كمية العينة وكمية الإنتاج والمهلة المستهدفة ومتطلبات التغليف |
مدخلات مراجعة القدرة
شارك هذه البنود كمدخلات للمراجعة الأولى حتى لا يعتمد النقاش على اسم الصفحة فقط.
شارك نموذج الموصل والجزء المقابل وتعريف pins وطول الكابل.
وضح مساحة التركيب ومنطقة الثني وطريقة التثبيت ومتطلبات التدريع أو التقوية.
أرفق الرسم أو العينة الحالية أو الصور أو ملاحظات BOM أو الإصدار الحالي إن وجدت.
اذكر كمية العينة وكمية الإنتاج والمهلة المستهدفة ومتطلبات التغليف.
في مشاريع الاستبدال، شارك مشكلة الجزء الحالي وشروط التوافق المطلوب الحفاظ عليها.
تحديات شائعة لدى العميل
تبدو هذه المشاريع بسيطة عند النظر إلى اسم الواجهة أو التطبيق فقط. لكن التأخير يحدث غالباً عندما لا تُعرّف مبكراً مسارات التوجيه وتزاوج الموصل ونطاق الإصدار وسجلات الاعتماد.
| رقم | التحدي | المخاطر النموذجية | ما يجب تأكيده مبكراً |
|---|---|---|---|
| 01 | بنية غير واضحة | العينة لا تناسب الهيكل أو مساحة التركيب | مرجع الموصل، مسار التوجيه، منطقة الثني، القيود المحلية |
| 02 | تفاوت الجودة | تختلف الأطراف أو التوجيه أو التثبيت بين الدفعات | تعريف البنية، تركيز الفحص، ربط الإصدار |
| 03 | تأخير الجدول | تكرار تعديلات العينة بسبب نقص المدخلات | معلومات الموصل، الطول، ملاحظات التركيب، مرحلة المشروع، الكمية |
| 04 | الدعم بعد الشحن | صعوبة فصل مشكلة التوجيه أو تغيير الإصدار أو ظروف التركيب | الرسم، اعتماد العينة، ملصقات الدفعة، سجلات الشحن |
| 05 | تغير السعر | يتغير السعر بعد ظهور قيود فعلية لم تكن واضحة في الاستفسار | تعقيد البنية، المواد، الكمية، الجدول المستهدف |
لماذا EDPcable
لا نتعامل مع المشروع كبيع كتالوج فقط، بل نراجع وننفذ تجميعات كابلات مخصصة بالاعتماد على الرسم والعينة ومتطلبات التطبيق.
مشاريع قابلة للتطبيق
يعتمد النطاق الدقيق على الموصل وبنية الكابل ومتطلبات التحقق ومرحلة الكمية. مشاركة ظروف الجهاز الفعلية في الاستفسار الأول تساعد على تضييق الاتجاه بسرعة.
استجابة المصنع ودعم الإنتاج
يوضح هذا القسم دعم التصنيع وجدول العينات وتنسيق المشروع الذي يجب تأكيده قبل العينة أو الإصدار.
[صورة] الإنتاج وتحضير الدفعات
صور · 04
طاولة تجميع عينات مع موصلات ومواد
مجموعة عينات ورسومات وسجلات وتغليف
فحص jig وإنهاء الأطراف واتساق التجميع
تنظيم صواني الدفعات قبل الشحن
دعم تصنيع مخصص
تتعامل EDPcable مباشرة مع مشاريع الكابلات وتجميعات الكابلات التي تتطلب عينات وإدارة إصدارات وتوريد لاحق.
مرونة MOQ منخفض
يمكن مراجعة كمية البداية بمرونة حسب بنية الموصل وتوفر المواد وتعقيد المشروع.
مهلة العينة والإنتاج
بعد وضوح النطاق، تستغرق العينات عادة 1-2 أسبوع، والإنتاج بعد اعتماد العينة والطلب عادة 3-4 أسابيع.
رد فني ودعم مشروع
عادة نرد على الاستفسارات الفنية أو ما بعد البيع خلال يوم عمل واحد، ويتابع فريق المشروع التنسيق اليومي.
المراجعة الهندسية
في هجين نحاس ومحوري وألياف لا نراجع مسارات إشارات مركبة وفصل البنية وإدارة التجميع بشكل منفصل، بل مع تخطيط الجهاز وشروط التزاوج وقابلية العملية وإدارة الإصدار.
القدرة الهندسية
نؤكد نموذج الموصل وتعريف pins واتجاه التوجيه ومنطقة الثني قبل العينة.
نراجع مساحة التركيب وطريقة التثبيت ومتطلبات التدريع أو التقوية عبر الرسم أو الصور.
نحافظ على ملاحظات العملية الحرجة حتى تستند العينة المعتمدة والإنتاج إلى نفس تعريف البنية.
تركيز الجودة والتحقق
نتفق مسبقاً على نطاق الفحص المطلوب مثل الاستمرارية والعزل والمظهر والأبعاد وإنهاء الأطراف.
نربط العينة المعتمدة ونتائج الفحص وسجلات OQC بالرسم أو تعريف البنية المعتمد.
ندير ملصقات الدفعات ومعلومات التغليف وسجلات الشحن باستمرار لتسهيل التتبع بعد الشحن.
سجلات الإثبات
رسم مضبوط وتعريف التوجيه
نثبت مرجع الموصل وتعريف pins والطول ومسار التوجيه وحدود الإصدار في نفس أساس الرسم.
اعتماد العينة وسجل الفحص
نربط العينة المعتمدة ونتائج الفحص الأساسية وسجلات OQC بمعيار الإصدار.
ملصقات الدفعات وسجلات الشحن
نحافظ على ملصقات الدفعات والعلب ومعلومات التغليف وسجلات الشحن لتسهيل التتبع.
[صورة] الهندسة والجودة والسجلات
صور · 04
رسم هندسي أو مخطط توجيه أو تعريف بنية
تركيب داخل الجهاز أو بنية محلية أو تأكيد عملية
اعتماد عينة أو فحص أو سجل تحقق أساسي
ملصق دفعة أو صندوق أو تغليف أو وثيقة شحن
عملية الإنتاج
تتحرك معظم مشاريع الربط المخصص عبر مسار قابل للتنفيذ. كلما اتضحت المدخلات وحدود الإصدار وشروط التحقق مبكراً، أصبح الانتقال من العينة إلى الإنتاج المعتمد أكثر استقراراً.
RFQ / تعريف النطاق
نؤكد مسار الواجهة ومرجع الموصل ونوع المشروع والكمية المتوقعة والمرحلة الحالية حتى يبدأ الشراء والهندسة من نفس الأساس.
مراجعة هندسية
نراجع البنية والتوجيه والمواد وحدود الإصدار وقابلية التصنيع قبل الوعد بالعينة.
تأكيد الرسم / العينة
نثبت منطق الاتصال والأبعاد والملصقات والمواد وملاحظات العملية في رسم مضبوط أو معيار عينة.
تحقق / اعتماد
نستكمل تأكيد العينة والاختبارات الأساسية ومراجعة الوثائق واعتماد العميل قبل إصدار الدفعة.
إنتاج مضبوط
ننتج وفق التعريف المعتمد ونحافظ على اتساق المواد والبنية والسجلات والدفعات.
الشحن
نشحن وفق متطلبات التغليف والحماية والملصقات والوثائق المتفق عليها، مع ربط التتبع ومعلومات الدفعة عند الحاجة.
الامتثال والسجلات ودعم التنفيذ
لا تُحدد الموثوقية بشعارات الشهادات فقط. المهم أن تشير الرسومات والإصدارات ومنطق الفحص وسجلات الدفعات إلى نفس تعريف الإصدار.
رسومات مضبوطة وسجلات إصدار
توضح أي معيار إصدار استُخدم للعينة والدفعة والشحن.
اعتماد العينات وسجلات الفحص
تربط تقييم العينة ونتائج الاختبار وOQC ومنطق الاعتماد بنفس أساس المراجعة.
ملصقات الدفعات وتتبع الشحن
تساعد الملصقات وسجلات الشحن على الطلبات المتكررة وتغييرات الإصدار وتحليل المشكلات.
[صورة] الشهادات وسجلات الجودة
صور · 03
وثائق امتثال أو ملفات نظام جودة أو سجلات إصدار المشروع
اعتماد عينة أو سجل فحص أو تقرير تحقق أساسي
ملصق دفعة أو ملصق صندوق أو ملف إصدار معتمد
Micro-coaxial released-sample approval folder beside shielded harness and compact module mockup
التغليف والتسليم
لضمان تسليم العينات والدفعات اللاحقة باتساق، من الأفضل تأكيد حماية التغليف وطريقة الشحن ووثائق الشحن مبكراً.
تغليف وقائي
يمكن استخدام أكياس ESD وفوم وصناديق ومواد حماية أخرى حسب بنية المشروع ومخاطر النقل.
طرق شحن مرنة
ندعم حسابات الشحن الخاصة بالعميل أو قنوات الشحن من جانب المورد، مثل DHL وFedEx وUPS.
وثائق الشحن والتتبع
يمكن الاتفاق على معلومات التغليف وملصقات الدفعات والعلب ووثائق الجمارك والتتبع كجزء من التسليم.
[صورة] التغليف والشحن
صور · 03
تغليف عينات أو دفعات بأكياس ESD ومواد توسيد وصناديق
تفاصيل ملصق الدفعة أو الصندوق أو التغليف
تسليم لشركة شحن دولية أو حالة تتبع الشحنة
