مرجع فني · JAE-FI-X
واجهة متوافقة مع JAE FI-X
مجموعات كابلات LVDS مخصصة متوافقة مع موصلات JAE FI-X
لمشاريع شاشات LVDS التي ثبّت فيها الرسم أو قائمة المواد أو القطعة القديمة نظام موصلات JAE FI-X بالفعل
توفر EDPcable مجموعات كابلات LVDS مخصصة لشاشات العرض تتزاوج مع أنظمة موصلات JAE FI-X — للمشاريع التي حُددت فيها سلسلة الموصل بالفعل في الرسم أو قائمة المواد أو القطعة القديمة أو العينة، وما زال يلزم فيها مراجعة تزاوج جهة الكابل مع جهة اللوحة، ونوع القفل، وإصدار اللاحقة، وبنية الأزواج المجدولة والتدريع، وحدود ملفات الإنتاج. يُعد FI-X أحد أكثر أنظمة الواجهات شيوعًا في توصيل لوحات العرض، لكن الأقفال واللواحق وعلاقات التزاوج ليست قابلة للتبادل ضمن اسم سلسلة واحد؛ وتأكيد هذه الشروط قبل التسعير يجنّب العينات والتركيب الدورات المتكررة.
روابط سريعة
وصول سريعابدأ من الأقسام الأقرب إلى بنية المشروع ومتطلبات الواجهة ونطاق التحقق.
نظرة عامة على مشروع متوافق مع JAE FI-X
بمجرد أن يثبّت المشروع نظام واجهة لوحة مثل FI-X، لم يعد سؤال المراجعة هو إمكانية تصنيع ضفيرة LVDS، بل أي عدد أطراف، وأي نوع قفل، وكيف تتزاوج جهة الكابل مع جهة اللوحة، وكيف تُرتب الأزواج المجدولة والتدريع.
| رقم | بند المراجعة | النطاق أو المعنى المعتاد |
|---|---|---|
| 01 | نوع الصفحة | مدخل تصنيع متوافق مع موصل / طراز علامة تجارية |
| 02 | الواجهة المعتادة | سلسلة JAE FI-X (مثل اتجاهات 30 طرفًا) أو واجهة لوحة من عائلة FI تحددها قائمة مواد العميل |
| 03 | معايير السلسلة المرجعية | خطوة 1.0 مم، تزاوج أفقي من جهة اللوحة؛ القيم النهائية وفق كتالوج المصنّع الأصلي ورسم العميل |
| 04 | المشاريع المعتادة | شاشات صناعية، شاشات طبية، لوحات مدمجة، وصلات LVDS من لوحة TCON إلى اللوحة |
| 05 | المدخلات الأساسية | رقم القطعة الكامل واللاحقة، تزاوج جهة الكابل/جهة اللوحة، نوع القفل، عدد الأطراف، تجميع الأزواج المجدولة، التدريع والتأريض |
| 06 | حدود المخاطر | قد تختلف الأقفال والطلاء وعلاقات التزاوج بين لواحق السلسلة الواحدة؛ ولا يمكن افتراض قابلية تبادل القطعة القديمة |
| 07 | أساس الإصدار | رسم وقائمة مواد وعينة ومرجع تزاوج وحدود إصدار مؤكدة من العميل |
مدخلات مراجعة التوافق
شارك هذه البنود كمدخلات للمراجعة الأولى حتى لا يعتمد النقاش على اسم الصفحة فقط.
قدّم سلسلة الموصل الكاملة واللاحقة وقائمة المواد أو صور القطعة القديمة.
قدّم طراز موصل جهة اللوحة وعدد الأطراف ومواد تعريف الإشارات.
اشرح تجميع الأزواج المجدولة والتدريع والتأريض والطول ومساحة التمديد.
اذكر مرحلة المشروع وكمية العينات وكمية الإنتاج التجريبي وموعد التسليم المستهدف.
في حال استبدال قطعة قديمة أو منصة متعددة الطرازات، وضّح حدود الإصدار المنطبقة.
حدود توافق الموصل
السبب الأكثر شيوعًا لإعادة العمل في مشاريع FI-X ليس الكابل نفسه بل علاقة التزاوج: يأتي العميل بقطعة قديمة أو صورة لضفيرة المورد الحالي، ويتطابق اسم السلسلة، لكن نوع القفل أو إصدار اللاحقة أو واجهة جهة اللوحة لا يتطابق. قبل التسعير والعينات، تُراجع الشروط أدناه واحدًا تلو الآخر.
| رقم | بند المراجعة | سبب الأهمية | المدخلات المقترحة |
|---|---|---|---|
| 01 | رقم القطعة الكامل واللاحقة | اللواحق المختلفة ضمن السلسلة الواحدة تقابل أقفالًا أو طلاءات أو أشكال تغليف مختلفة | قائمة المواد، الرسم، رقم الشراء، أو صور واضحة |
| 02 | تزاوج جهة الكابل / جهة اللوحة | يجب مراجعة قابس جهة الكابل مقابل واجهة جهة اللوحة الفعلية لا مقابل اسم السلسلة فقط | طراز موصل جهة اللوحة، أو مواصفات اللوحة، أو عينة |
| 03 | نوع القفل | تختلف الإصدارات المزودة بقفل وغير المزودة به في طريقة التجميع وقوة التثبيت، ما يؤثر على التركيب وخدمة ما بعد البيع | شكل القفل، مساحة التجميع، متطلبات الفك والتركيب |
| 04 | عدد الأطراف وتجميع الإشارات | عدد قنوات LVDS يحدد تجميع الأزواج المجدولة وترتيب الأسلاك؛ وخطأ التجميع يؤثر مباشرة على جودة الإشارة | عدد الأطراف، جدول تعريف الإشارات، مرجع توقيتات اللوحة |
| 05 | بنية الأزواج المجدولة والتدريع | خطوة الجدل وشكل التدريع وطريقة التأريض تؤثر على سلوك التداخل الكهرومغناطيسي ومساحة التمديد | متطلبات التدريع، شروط EMC للجهاز، مساحة المسار |
| 06 | حدود الإصدار | عند اشتراك عدة طرازات في سلسلة واحدة، تُحدد مسبقًا الإصدارات التي تمثلها العينة | إصدارات المنصات، نطاق الاستبدال، فروق القطعة القديمة |
مدخلات مراجعة التوافق
قبل مرحلة طلب عرض السعر، يُفضل إرسال المواد أدناه دفعة واحدة. فكلما اكتملت، سهُل الحكم على ما إذا كان المشروع يخص صفحة مراجعة الموصل هذه أم صفحات LVDS لعدد الأطراف أو التمديد المدرّع.
Engineering Review Scene
صور · 01

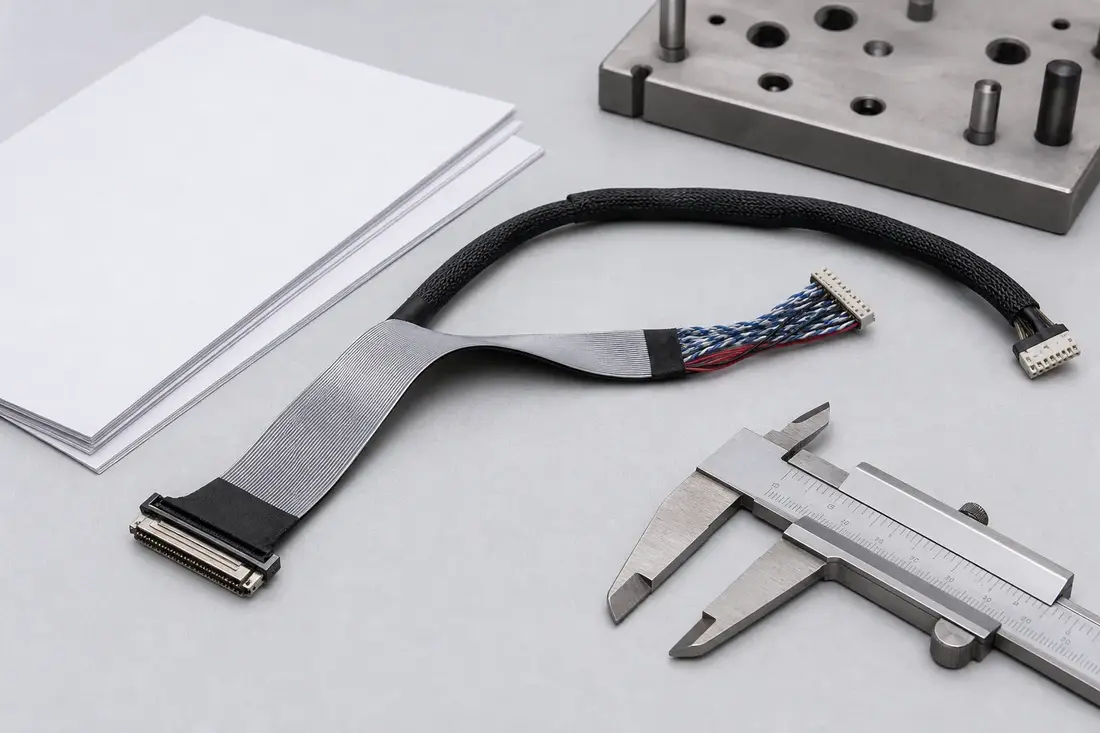

Engineering review bench for a non-branded FI-X-compatible LVDS harness with sample harness, reference sheets, and a digital caliper
نقاط ألم العملاء
تواجه مشاريع LVDS المنطلقة من الموصل نقاط الألم نفسها عادة. والتأكيدات المبكرة أدناه تمنع ظهورها بعد العينات.
| رقم | نقطة الألم | الخطر من منظور طراز الموصل | يُؤكد مبكرًا |
|---|---|---|---|
| 01 | مشكلات تصميم المنتج | اسم السلسلة مثبت لكن القفل أو تزاوج جهة اللوحة غير مطابق، فلا تدخل العينة في الجهاز | رقم القطعة الكامل، واجهة جهة اللوحة، نوع القفل |
| 02 | مشكلات جودة المنتج | ينحرف تجميع الأزواج أو ترتيب الأسلاك عن تعريف اللوحة فتظهر أعطال عرض في الإنتاج الكمي | جدول تعريف الإشارات، تجميع الأزواج، تأكيد أول قطعة |
| 03 | مشكلات مواعيد التسليم | يُقدَّم اسم السلسلة "FI-X" فقط، فيلاحق المهندسون اللاحقة والتزاوج مرارًا ويتأخر جدول العينات | قائمة المواد، الرسومات، عينات القطعة القديمة |
| 04 | مشكلات ما بعد البيع | تشترك عدة طرازات في سلسلة واحدة بلواحق مختلفة فلا يتطابق الاستبدال الميداني | إصدارات المنصات، ملصقات الدفعات، سجلات الإصدار |
| 05 | مشكلات معالجة الشكاوى | يبدو البديل مشابهًا لكنه يختلف في القفل والطلاء، فيصعب التتبع | صور القطعة القديمة، الإصدار الساري، نطاق الاستبدال |
| 06 | مشكلات السعر | التسعير بسلسلة العلامة وحدها يُغفل تعقيد الأزواج المجدولة والتدريع والتجميع | البنية، الكميات، التحقق، متطلبات التسليم |
Connector-Compatibility Visuals
صور · 01

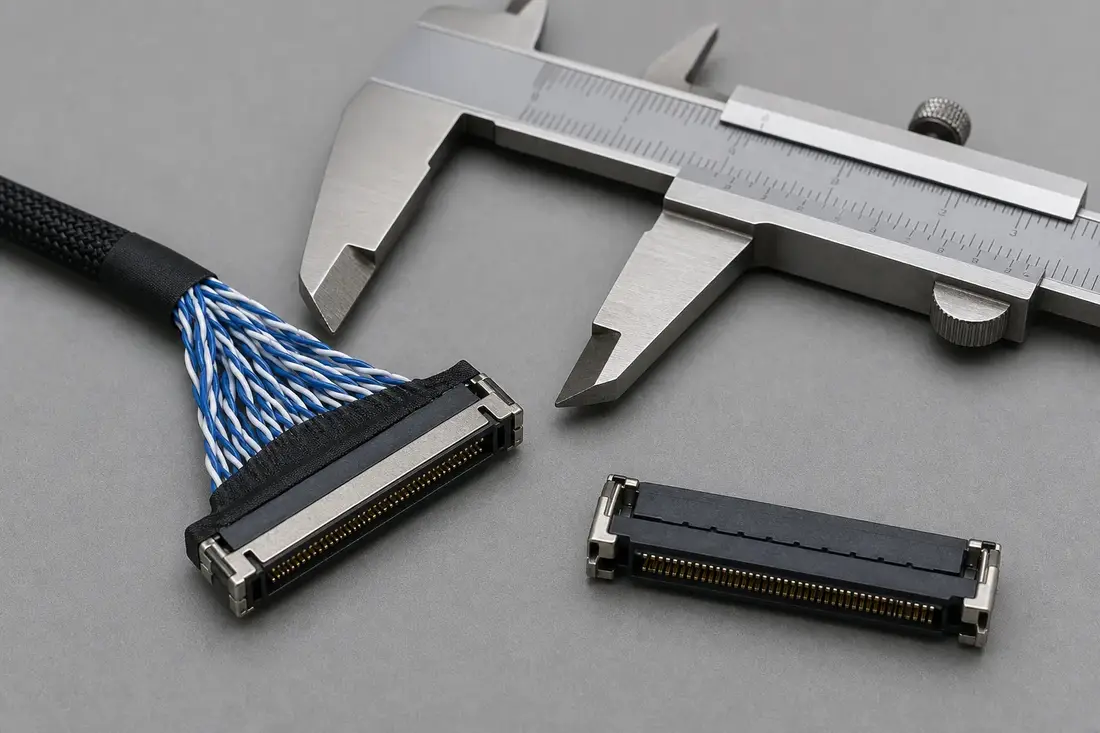

Non-branded FI-X-compatible connector review scene: fine-pitch LVDS board connector and twisted-pair cable end beside a separate mating-reference connector and a digital caliper
القدرة الإنتاجية ودعم المشروع
تتطلب مشاريع العرض من فئة FI-X عادة تضافر عمل الأزواج المجدولة، وضبط ترتيب الأسلاك، وسرعة العينات، وسجلات الإصدارات معًا. والنقاط أدناه هي المراجع الإنتاجية الأساسية لمناقشة طلب عرض السعر المبكرة.
Factory / Production Visuals
صور · 04
LVDS cable assembly production workstation with routed harnesses and panel-interconnect preparation
LVDS shielded harness assembly workstation with board-to-panel connector preparation
LVDS cable forming and taping station with panel interconnect fixtures visible
LVDS batch kitting bench with shielded harnesses, connector housings, and ESD trays
التعاون في الأزواج المجدولة والتدريع لـ LVDS
يمكننا إجراء مراجعات تصنيع لمجموعات الكابلات المتوافقة حول نظام الواجهة المحدد من العميل وعدد الأطراف وتجميع الأزواج المجدولة ومتطلبات التدريع.
دعم العينات والحد الأدنى المنخفض للطلب
يمكن دعم حد أدنى منخفض للطلب والبدء بالعينة أولًا، ليكمل العميل التحقق من التزاوج والإضاءة وتقييم EMC المبدئي قبل الدفعات الكبيرة.
ترتيب الأسلاك وسجلات الإصدار
تبقى تعريفات الإشارات وتجميع الأزواج المجدولة ومراجع الموصلات وملصقات الشحن مرتبطة بتعريف إصدار واحد لتقليل خطر الاستبدال.
الاستجابة للمشروع
تتلقى الاستفسارات الفنية وما بعد البيع عادة أول رد خلال يوم عمل واحد.
القدرة الهندسية
القيمة الهندسية في صفحة متوافقة مع FI-X تأتي من حسم مسائل التزاوج والتجميع والإصدارات قبل الإصدار لا على خط الإنتاج.
القدرة الهندسية
راجع علاقة التزاوج قبل السعر: اسم سلسلة FI-X نقطة بداية فحسب — فالتزاوج الفعلي بين جهة الكابل وجهة اللوحة والقفل واللاحقة هي ما يحدد مسار التصنيع الممكن.
عامل عدد الأطراف وتجميع الأزواج المجدولة كمسألة واحدة: بنية قنوات LVDS تحدد ترتيب الأسلاك والتجميع، وينبغي تثبيت خطة التجميع في مرحلة الرسم لا تخمينها على الخط.
ثبّت حدود الإصدار قبل العينات: في استبدال القطع القديمة والمنصات متعددة الطرازات يجب التصريح مسبقًا بالإصدارات التي يمكن أن تتشارك البناء وتلك التي تتطلب عينات منفصلة.
نقاط الجودة والتحقق
ثبات ترتيب الأسلاك والإنهاء يحمل وصلة العرض: تجميع الأزواج وترتيب الأسلاك وجودة الإنهاء تحدد استقرار الدفعات.
نتائج الفحص تقابل مرجع الموصل: تأكيد أول قطعة وفحص الخروج وملصقات الشحن يجب أن تعود إلى نسخة الرسم ورقم القطعة نفسيهما.
اسم العلامة لا يغني عن التأكيد الهندسي: سلسلة العلامة لا تعني توافقًا مؤكدًا — يبقى رسم العميل وعينته هما الأساس.
سجلات الإثبات
سجلات تأكيد التزاوج واللاحقة
يُثبَّت مرجع الموصل الكامل وتزاوج جهة اللوحة وحدود الإصدار الحالية أساسًا لمراجعة العينة.
سجلات مراجعة ترتيب الأسلاك والتجميع
تُسجَّل تعريفات الإشارات وتجميع الأزواج المجدولة وخطة تأريض التدريع كي تبقى العينات متوافقة مع تعريف اللوحة.
تتبع العينات والدفعات
يُبقى تأكيد العينة وملصقات الشحن وملفات الدفعات مشيرة إلى الإصدار المعتمد نفسه.
مسار مشروع LVDS متوافق مع FI-X
تسير هذه المشاريع على أفضل وجه عندما تُؤكد الواجهة والإصدار أولًا، ثم يتبعها التسعير والرسم والعينة والدفعة.
إرسال بيانات الموصل والمشروع
قدّم رقم القطعة الكامل، وواجهة جهة اللوحة، وصور القطعة القديمة، والرسومات، وعدد الأطراف، والطول، ومتطلبات التدريع، وإيقاع الكميات.
مراجعة الواجهة وقابلية التصنيع
تُقيَّم علاقة التزاوج والقفل وتجميع الأزواج المجدولة ومسار التمديد ومخاطر الإصدارات معًا.
تأكيد عرض السعر ونطاق العينات
تُدرج الموصلات والكابل وأعمال الأزواج المجدولة والفحص وملفات التسليم ضمن حدود عرض السعر.
تأكيد الرسم وأساس العينة
يُثبَّت مرجع الموصل وترتيب الأسلاك والأبعاد ومتطلبات التجميع للإصدار الحالي.
إنتاج العينات
تُصنع العينات وفق الأساس المؤكد، مع أولوية التحقق من التزاوج والإضاءة وملاءمة التركيب.
اختبار العينات والتغذية الراجعة
يكمل العميل التحقق من التركيب والعرض والتوافق الكهرومغناطيسي ثم يعيد حدود التعديل.
تأكيد الدفعة الصغيرة أو الإنتاج الكمي
يبدأ الإنتاج الخاضع للضبط بعد تأكيد الإصدار والعينة وموعد التسليم جميعًا.
الملفات والسجلات وحدود العلامة التجارية
تأتي موثوقية المشروع المتوافق مع FI-X من رسومات قابلة للتتبع وتعريفات ترتيب الأسلاك وسجلات الإصدارات، لا من عبارات ترخيص علامة غير مؤكدة.
سجلات مرجع الموصل
تُسجَّل سلسلة الموصل واللاحقة وعلاقة التزاوج التي حددها العميل لتسهيل إعادة الشراء لاحقًا.
سجلات أول قطعة والفحص
يُربط تأكيد أول قطعة وفحوص المظهر والتوصيل وترتيب الأسلاك بالإصدار الحالي.
ملصقات الدفعات وملفات الشحن
ندعم ملصقات الدفعات وعلامات الصناديق وبيانات التعبئة والمستندات المرافقة المتفق عليها.
بيان حدود العلامة التجارية
أسماء العلامات التجارية الخارجية تُستخدم فقط لتحديد اتجاه الواجهة المتوافقة ولا تعني وكالة أو ترخيصًا أو تعاونًا رسميًا.
Certifications / Records Visuals
صور · 04
LVDS cable assembly with controlled records and identification labels
LVDS controlled release records with sample cable foreground and document sleeves
LVDS batch traceability archive with connector lot cards and harness sample visible
LVDS sample approval folder beside shielded cable assembly and panel connector mockup
التغليف والشحن
تحتاج ضفائر العرض إلى حماية مركزة لنهايات الموصلات وبنى الأقفال وقسم الأزواج المجدولة المشكَّل.
حماية نهايات الموصلات
الأكياس المضادة للكهرباء الساكنة والفوم والصواني أو التغليف المنفصل تقلل الإجهاد على نهايات الموصلات والأقفال.
تمييز الدفعة والإصدار
يمكن توفير ملصقات الدفعات وعلامات الصناديق وبيانات الإصدار وفق متطلبات المشروع.
تنسيق الشحن الدولي
ندعم الشحن على حساب شركة التوصيل الخاصة بالعميل أو عبر قنواتنا، مع مشاركة معلومات التتبع.
Packaging and Shipping Visuals
صور · 04
LVDS cable assemblies packed in anti-static protective packaging with labels and shipment-preparation context
LVDS harnesses packed in ESD bags and foam trays for industrial monitor assembly
LVDS carton preparation with protected shielded cables and batch-label context
LVDS display-harness shipment trays with anti-static protection, separators, and delivery support
الأسئلة الشائعة
هل تصنعون مجموعات كابلات LVDS متوافقة مع موصلات JAE FI-X؟
نعم. عندما يكون المشروع قد ثبّت واجهة FI-X في الرسم أو قائمة المواد، نقدم تصنيع ضفائر مخصصة تتزاوج مع تلك الواجهة، بعد تأكيد رقم القطعة الكامل وتزاوج جهة اللوحة وعدد الأطراف وحدود الإصدار. التصنيع المتوافق لا يعني ترخيص علامة تجارية خارجية.
هل يمكن التسعير من وصف مثل "FI-X 30 pin" وحده؟
يكفي لبدء النقاش، لكن التسعير الدقيق يحتاج عادة إلى اللاحقة الكاملة وواجهة جهة اللوحة وتجميع الأزواج المجدولة والطول ومتطلبات التدريع والكمية. اللواحق المختلفة قد تعني أقفالًا وتزاوجًا مختلفين.
ما الفرق بين هذه الصفحة وصفحة LVDS 20-50 Pin؟
تنطلق هذه الصفحة من نظام الموصل وحدود التزاوج، للمشاريع التي ثُبّت رقم قطعتها بالفعل. أما صفحة 20-50 Pin فتنطلق من معايير عدد الأطراف، للمشاريع التي ما زالت في مرحلة الاختيار. ويمكن مراجعة المشاريع المترابطة بالمنظورين معًا.
هل يمكن النسخ عن قطعة قديمة؟
يمكن بدء المراجعة من قطعة قديمة، لكن مطابقة لاحقتها وقفلها وترتيب أسلاكها وإصدار اللوحة الحالي يجب تأكيدها؛ فالتشابه الظاهري لا يعني قابلية تبادل مباشرة.
هل يمكنكم توفير موصلات المصنّع الأصلي أو وثائق ترخيص؟
لا نُصدر أي ادعاء بترخيص أو وكالة من المصنّع الأصلي. وإذا حدد العميل مكونات أصلية، فعليه تقديم متطلبات الشراء أو حدود قائمة المواد، ويبقى الأساس النهائي هو المواد والرسومات المؤكدة بين الطرفين.
بيان العلامات التجارية
JAE علامة تجارية لشركة Japan Aviation Electronics Industry, Ltd.، وFI-X تسمية سلسلة منتجات لموصلاتها. تُستخدم هذه الأسماء فقط لتحديد اتجاه تزاوج الواجهة في المشروع الحالي. المنتجات في هذه الصفحة مجموعات كابلات متوافقة صممتها وصنعتها EDPcable بشكل مستقل، دون أي علاقة وكالة أو ترخيص أو توزيع أو تعاون مع Japan Aviation Electronics Industry, Ltd. وعندما يكون رسم العميل أو قائمة مواده قد ثبّت نظام موصلات JAE FI-X، نقدم تصنيع ضفائر مخصصة تتزاوج مع تلك الواجهة؛ ويتبع التسليم النهائي الرسومات والعينات والتعريفات الهندسية المؤكدة بين الطرفين.
