ليست المشكلة أن الرسم غير مقروء — أنت فقط لم تجد الكتل

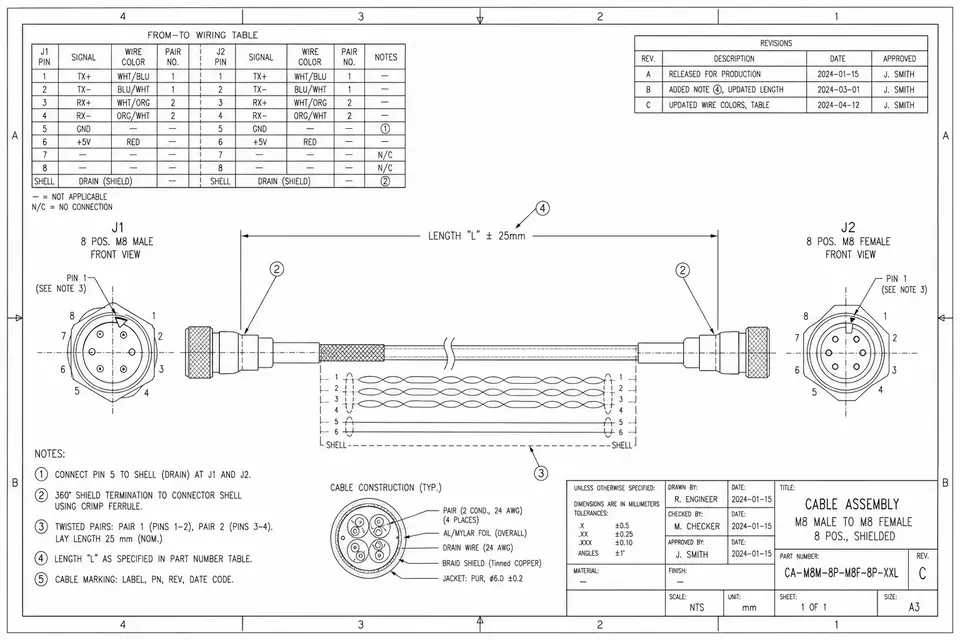

حين يصل رسم تجميعة الكابلات إلى مكتبك أول مرة، قد تتركك الرموز والاختصارات والجداول الصغيرة حائرًا من أين تبدأ أصلًا. لكن بنية رسم تجميعة الكابلات ثابتة إلى حد بعيد في الواقع: مهما كان من رسمه، يتلخص الجوهر في بضع كتل — جدول يقول كيف تُوصِّل، وبضعة رموز مرجعية للموصلات، وقسم لمواصفة السلك، إضافة إلى معلومات الطول والدرع والعملية والنسخة. جِد الكتل، واقرأها واحدةً تلو الأخرى، فيتلاشى الالتباس.
ليس الهدف من قراءة الرسم تمييز كل رمز حتى آخره، بل القدرة على الإجابة عن ثلاثة أسئلة: ماذا على كل طرف من هذا الكابل، وكيف يتصل الطرفان فيما بينهما، وما الذي يُعدّ قطعةً سليمة. وفيما يلي نسير في رسم نموذجي بترتيب القراءة، ونفكك هذه الكتل واحدةً تلو الأخرى.
ابدأ بكتلة المراجعات: أكّد أي نسخة تنظر إليها
تحمل الزاوية اليمنى السفلى من الرسم عادةً خانة العنوان (title block) وكتلة المراجعات (revision block). قبل أن تقرأ المحتوى الفعلي، انظر إلى هذين الموضعين: رقم الرسم، والنسخة (Rev A / B / C…)، والتاريخ، ومن أصدره. المراجعات أمر اعتيادي في مشاريع تجميعات الكابلات — غيّر لاحقة موصل، أو حرّك الطول بضعة مليمترات، فترتفع النسخة.
عادة التحقق من النسخة أولًا تجنّبك فخًّا شائعًا: مناقشة متطلبات جديدة على ورقة قديمة، أو أن تصنع الورشة وفق النسخة القديمة بينما انتقل العميل إلى الجديدة. تأكّد من تطابق رقم الرسم والنسخة لدى الطرفين — عندها فقط يصبح للمضي في القراءة معنى.
جدول التوصيل (from-to): قلب الرسم كله
جدول التوصيل قلب رسم تجميعة الكابلات — ويُسمى غالبًا from-to list أو wiring table — وينص لكل موصل على «من أي طرف، إلى أي طرف». كل سطر توصيلة واحدة: الموصل والطرف المصدر، والموصل والطرف الوجهة، وأي سلك يُستخدم، وربما اسم شبكة (اسم إشارة) أيضًا.
ثلاثة أمور راقبها في جدول التوصيل:
- خريطة طرف-إلى-طرف. أهي مباشرة (1 إلى 1)، أم متقاطعة، أم بوصلات عبور؟ بالموصلين نفسيهما، يبني مخطط توصيل مختلف كابلًا مختلفًا تمامًا.
- ترقيم الأطراف وأسماء الإشارات. أي طرف للطاقة، وأيها للأرضي، وأي أطراف تكوّن الأزواج التفاضلية. تساعدك أسماء الإشارات على الحكم سريعًا إن كان التوصيل صحيحًا.
- الأطراف غير المستخدمة / المجمّعة. بعض الأطراف تُترك غير موصولة (NC)، أو تُربط عدة أطراف معًا — وسينص الجدول على ذلك صراحةً.
يبدو مثال مبسّط لجدول توصيل على هذا النحو تقريبًا:
| رقم السلك | FROM | TO | السلك | الإشارة |
|---|---|---|---|---|
| 1 | J1-1 | J2-1 | 30AWG أحمر | VBUS |
| 2 | J1-2 | J2-2 | 30AWG أسود | GND |
| 3 | J1-3 | J2-4 | 32AWG ملوي | D+ |
| 4 | J1-4 | J2-5 | 32AWG ملوي | D- |
| 5 | J1-5 | NC | — | طرف غير مستخدم |
ملاحظة: J1 / J2 والأطراف وأسماء الإشارات في هذا الجدول أمثلة توضيحية فقط — اعتمد دائمًا على الرسم الفعلي بين يديك.
اقرأ هذا الجدول تعرف بالضبط كيف وُصِّل الكابل — وهو أيضًا الكتلة التي ينبغي أن تراجعها مع مورّدك سطرًا سطرًا.
مراجع الموصلات والاتجاه: أي واجهة، وفي أي اتجاه
الرمزان J1 وJ2 في جدول التوصيل هما رمزا الموصلين المرجعيان؛ ولمعرفة ما هو كل موصل فعلًا، انظر قائمة الموصلات (BOM / قائمة الأجزاء) على الرسم أو إشارات السحب. لكل رمز سطره الخاص: رقم القطعة الكامل، وسلسلة العلامة التجارية، وعدد الأطراف، والطرف المقابل.
وإلى جانب «ما هو»، انظر «في أي اتجاه». يصوّر رسم تجميعة الكابلات عادةً ملامح الموصل واتجاه خروج السلك، مؤشّرًا:
- موضع الطرف 1. للموصل عادةً علامة مثلثية أو فتحة مفتاح أو «1»، ويؤشّر الرسم الموضع المطابق — وهو يحدد من أي طرف يُعدّ ترقيم الأطراف.
- اتجاه خروج السلك / اتجاه المزلاج. من أي وجه يخرج السلك، وهل المزلاج لأعلى أم لأسفل، وهذا يؤثر مباشرةً في تركّب القطعة بالجهاز وفي سلاسة وصلها وفصلها.
يبدو الاتجاه تفصيلًا صغيرًا، لكنه أكثر ما تظهر عنده مشكلات التجميع. رقم القطعة صحيح، وترقيم الأطراف صحيح — لكن السلك يخرج في الاتجاه الخطأ، فلا تدخل القطعة رغم ذلك.
إشارات السلك والمقاس: أي سلك تستخدم
عمود «السلك» في جدول التوصيل، أو منطقة مستقلة لمواصفة السلك على الرسم، يقول أي سلك يستخدمه كل موصل. تشمل الإشارات الشائعة المقاس (AWG — كلما كبر الرقم دقّ السلك)، وعدد الموصلات، ومادة العزل، واللون أو الشريط اللوني، وما إن كان سلكًا UL-recognized.
نقاط يسهل إغفالها:
- المقاس مقابل التيار / هبوط الجهد. المقاس ليس مسألة سُمك فقط؛ بل يحكم قدر التيار الذي يحمله السلك ومقدار الجهد الذي يفقده. وحيث يحدد الرسم مقاسًا، لا تستبدله باستهتار بأدق منه.
- اللون / الترميز اللوني. الألوان تُستخدم لتمييز الموصلات أثناء التجميع — أخطئ الترميز اللوني تُخطئ التوصيل.
- السلك الخاص. المحوري والزوج الملوي والسلك المدرّع تُؤشَّر برموز أو ملاحظات مخصصة — والمزيد عنها في الكتلة التالية.
الدرع واللي وملاحظات العملية / الفحص
تحدد هذه الأصناف من الإشارات الأداء الكهربائي للكابل ومتطلبات الإتقان، وهي مبثوثة عبر ملاحظات الرسم وجدول التوصيل:
- الدرع. هل الكابل مدرّع وكيف يُنهى الدرع (أين نقطة التأريض، أهو وصل محيطي 360°، أيُوفَّر سلك تصريف). تحتاج الكابلات عالية السرعة وتلك ذات متطلبات المناعة العالية للضوضاء قراءةً متأنية هنا خصوصًا.
- اللي / طول اللية. أيُشترط لي الأزواج التفاضلية، ونطاق طول اللية. والأزواج التي تظهر معًا في جدول التوصيل بأسماء إشارات تحمل +/- هي غالبًا تفاضلية.
- الممانعة / متطلبات الاختبار. الممانعة المستهدفة (مثل 90 Ω / 100 Ω)، وهل يُطلب اختبار استمرارية أو اختبار جهد عالٍ أو اختبار سلامة إشارة.
- العملية والفحص. طريقة الإنهاء (عقص / لحام)، ووفق أي معيار قبول يجري العمل، وهل يُطلب فحص أول قطعة، ومتطلبات الربط والتغليف بالأكمام.
كثيرًا ما يخبّئ عمود الملاحظات (المرقّم عادةً 1، 2، 3 في زاوية) أهم متطلبات العملية — فلا تقرأ الرسوميات وحدها وتتجاوز النص.
اقرأ الرسم كاملًا، ثم عُد وطابِق مرة أخرى
بعد أن تقرأه كتلةً كتلة، يُستحسن أن تعود وتجري تدقيقًا متقاطعًا: كل مرجع موصل في جدول التوصيل له رقم قطعة مطابق في BOM؛ وكل مقاس يستخدمه سلك معرَّف في منطقة مواصفة السلك؛ وكل اختبار وعملية تذكرهما الملاحظات لهما موضع على الرسم. حين تتطابق المواضع الثلاثة، يكون الرسم قد قُرئ حقًّا.
أما إن كان الرسم الذي بين يديك يفتقر إلى جدول التوصيل، أو ترقيم أطرافه ناقص، أو لم يُصدَر رسميًّا بعد أصلًا — فتلك مسألة أخرى: المطلوب حينها طلب عرض سعر (RFQ) ينص على المتطلبات بوضوح. قراءة الرسم وصياغة المتطلبات وجهان لعملة واحدة: كيف تكتب طلب عرض سعر لتجميعة كابلات يأتيك بالسعر الصحيح من أول مرة يتناول كيف تسرد المتطلبات كاملةً قبل وجود الرسم، ويكمّل هذه المقالة مباشرةً.
وإن كان لديك رسم مكتمل وتريد تصنيع الكابل، أو تريد عينًا أخرى تراجع الرسم من حيث قابلية التصنيع، فتوجّه مباشرةً إلى نموذج الاستفسار عن تجميعات الكابلات حسب الطلب (custom cable assemblies) — أرسل الرسم ونمرّ عليه معًا.
